Dizajn
Oblik
- AL: Otvoreni stezni krak, sa 2 bočne podloške
- CL: otvorena stezna ruka, sa 2 bočne podloške i potisnim vijkom GN 708.1
- EL: Masivni stezni krak sa obujmicom za zavarivanje
- UL: Produženi stezni krak, sa uzdužnim otvorom i 2 bočne podloške (verzija od čelika)
- ULC: Produženi stezni krak, sa uzdužnim otvorom, 2 bočne podloške i dva stezna vijka GN 708.1 (Izvedba od čelika)
Dizajn od čelika
- Čelik za cementiranje C 10, pocinkovan, pasiviran u plavoj boji
- Posteljice ležaja kaljene
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
Čvrst oblik, sa zaštitom od ulja, crvena plastika
Stezni vijak GN 708.1, oblik A
Čelik, pocinkovan
Gumeni potisni element 85 Shore A

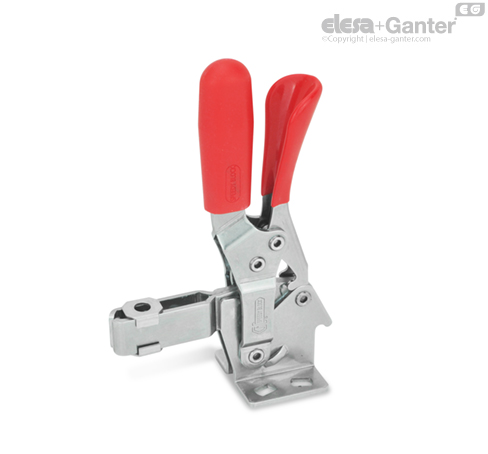

Izvedba od nerđajućeg čelika NI
Nerđajući čelik, AISI 304
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
Čvrst oblik, sa zaštitom od ulja, crvena plastika
Stezni vijak GN 708.1, oblik A
Čelik, pocinkovan / nerđajući čelik, AISI 304
Gumeni potisni element 85 Shore A
Informacija
Brzostezne stege GN 810.3 su blokirane u oba krajnja položaja. To u položaju stezanja sprečava nehotično otvaranje ili otvaranje usled vibracija, a u otvorenom položaju samostalno zatvranje brzostezne stege, npr. zbog izvučene stezne ručice. Blokadu možete da deaktivirate jednom rukom da bi bilo moguće otvaranje/zatvaranje.
Stezanje funkcioniše na principu kolenaste opruge, stezna poluga i stezni krak se pomeraju u istom smeru. Aktivaciona poluga se u položaju stezanja nalazi u vertikalnom položaju.
Brzostezne stege sa otvorim steznim krakom u obliku AL prihvataju vijak specifičan za upotrebu preko bočnih podloški, a kod oblika CL se dodatno isporučuje stezni vijak sa gumenim potisnim elementom.
Vertikalne stege oblika EL se mogu koristiti zavarivanjem isporučene obujmice ili zajedno sa držačima za GN 809 držači za stezne vijke se mogu prilagoditi posebnim zahtevima.
Brzostezne stege u obliku UL prihvataju vijak specifičan za upotrebu preko bočnih podloški, a kod oblika ULC se dodatno isporučuje stezni vijak sa gumenim potisnim elementom.
