GN 810.4-NI
GN 810.4
Brzostezne stege
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka čvrstog oblika
crvena, sa zaštitom od ulja
Stezni vijak GN 708.1, oblik A
Čelik, pocinkovana, plava pasivirana
Gumeni potisni element 85 Shore A
nerđajući čelik, AISI 304
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka čvrstog oblika
crvena, sa zaštitom od ulja
Stezni vijak GN 708.1, oblik A
nerđajući čelik, AISI 304
Gumeni potisni element 85 Shore A

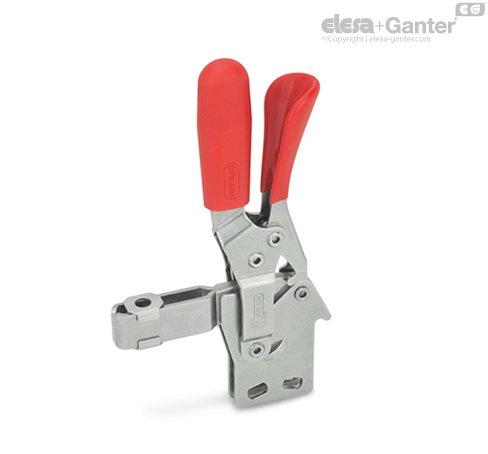

Brzostezne stege GN 810.4 su zaključane u oba krajnja položaja. Na taj način se u položaju stezanja sprečava nenamerno otvaranje ili otvaranje izazvano vibracijama, a u otvorenom položaju samostalno zatvaranje brzostezne stege, npr. prouzrokovano produženim steznim krakom. Za otvaranje/zatvaranje, bravica se otpušta jednom rukom.
Stezanje funkcioniše na principu kolenaste opruge, stezna poluga i stezni krak se pomeraju u istom smeru. Aktivaciona poluga se u položaju stezanja nalazi u vertikalnom položaju.
Brzostezne stege sa otvorim steznim krakom u obliku BL prihvataju vijak specifičan za upotrebu preko bočnih podloški, a kod oblika BLC se dodatno isporučuje stezni vijak sa gumenim potisnim elementom.
Brzostezne stege oblika FL se mogu koristiti zavarivanjem isporučene obujmice ili zajedno sa GN 809 nosačima za stezne vijke prilagoditi posebnim zahtevima.
Brzostezne stege u obliku VL prihvataju vijak specifičan za upotrebu preko bočnih podloški, a kod oblika VLC se dodatno isporučuje stezni vijak sa gumenim potisnim elementom.
