Dizajn
Oblik
- NL: otvoreni stezni krak, sa 2 bočne podloške
- NLC: otvorena stezna ruka, sa 2 bočne podloške i potisnim vijkom GN 708.1
- PL: masivna stezna ruka sa obujmicom za zavarivanje

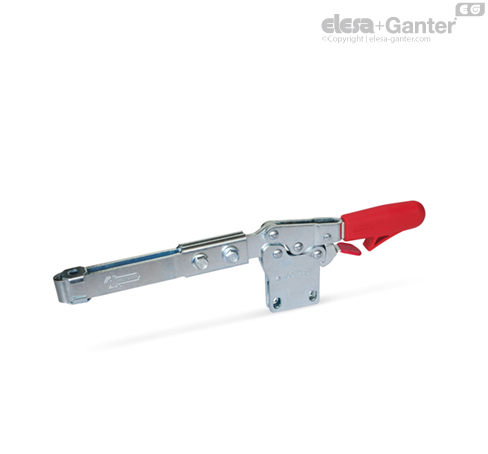

- VL: produženi stezni krak sa uzdužnim otvorom i 2 bočne podloške
- VLC: produženi stezni krak sa uzdužnim otvorom, 2 bočne podloške i potisni vijak GN 708.1
Dizajn od čelika
Čelik za cementiranje C 10
Pocinkovano, pasivirano u plavoj boji
Klin ležaja otvrdnut
Posteljice ležaja (od vel. 355), kaljene
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
Čvrst oblik, sa zaštitom od ulja, crvena plastika
Stezni vijak GN 708.1, oblik A
Čelik, pocinkovan
Gumeni potisni element 85 Shore A
Izvedba od nerđajućeg čelika NI
Nerđajući čelik, AISI 304
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
Čvrst oblik, sa zaštitom od ulja, crvena plastika
Stezni vijak GN 708.1, oblik A)
Nerđajući čelik, AISI 304
Gumeni potisni element 85 Shore A
Informacija
Brze stege GN 820.4 su u položaju stezanja zaštićene od nehotičnog otpuštanja ili onog koje je uzrokovano vibracijama. Za otpuštanje se zaključavanje poništava jednom rukom.
Stezanje funkcioniše na principu kolenaste opruge, stezna poluga i stezni krak se pomeraju u suprotnom smeru. Niska konstrukciona visina u položaju stezanja takođe karakteriše ove stege.
Oblik NL sa otvorenim steznim krakom prihvata vijak specifičan za upotrebu preko bočnih podloški, a kod oblika NLC se dodatno isporučuje stezni vijak sa gumenim potisnim elementom.
Brzostezne stege u obliku PL mogu se prilagoditi posebnim zahtevima zavarivanjem isporučene obujmice ili zajedno sa GN 809 prilagoditi posebnim zahtevima.
Brzostezne stege u obliku VL prihvataju vijak specifičan za upotrebu preko bočnih podloški, a kod oblika VLC se dodatno isporučuje stezni vijak sa gumenim potisnim elementom.
