Dizajn
Oblik
- SP: Osnovno telo od čelika, kovani
Oznake
Kućište
Čelik
- U crnoj boji dobijenom hemijskim putem
Delovi od čeličnog lima
Čelik za cementiranje C 10
Pocinkovano, pasivirano u plavoj boji
Gurajuća šipka
Čelik St 37
Pocinkovano, pasivirano u plavoj boji
Klinovi ležaja (posteljice ležaja)
očvrsli za korišćenje
Cilindar dvostrukog dejstva
Najviši pritisak 6 bara
Informacija

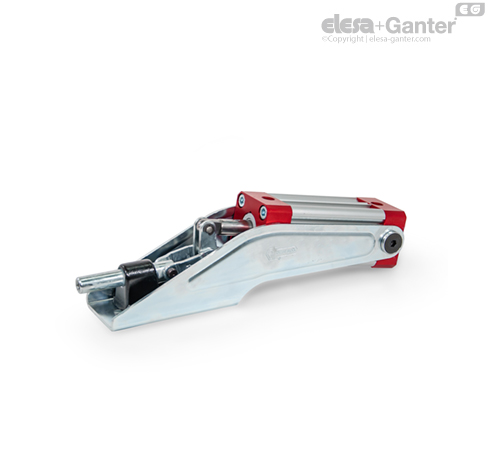

Zatezni mehanizam brzosteznih stega GN 890 odgovara strukturi i dimenzijama potisnih stega sa ručnim upravljanjem GN 842.
U interesu dugog radnog veka steznog mehanizma i vazdušnog cilindra, radni pritisak ne bi trebalo da pređe 6 bara a jedinicu za održavanje komprimovanog vazduha treba instalirati uzvodno. Stabilni okvir ležaja za cilindar je projektovan tako da ležište cilindra ne štrči bočno.
Brzostezne stege GN 890 imaju trajni magnet integrisan u klip. U kombinaciji sa senzorima GN 3380, tako je moguć upit krajnjeg položaja, koji je potreban kod npr. sistemskih upravljača.
