Dizajn
Oblik
- N: Otvoreni stezni krak, sa 2 bočne podloške
- NC: Otvoreni stezni krak, sa 2 bočne podloške i GN 708.1 stezni vijak
- |b
bb|: Masivni stezni krak sa obujmicom za zavarivanje
Dizajn od čelika
- Čelik za cementiranje C 10, pocinkovan, pasiviran u plavoj boji
- Posteljice ležaja (od veličine 355) kaljene za korišćenje
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Stezni vijak GN 708.1, oblik A
- Gumeni potisni element 85 Shore A

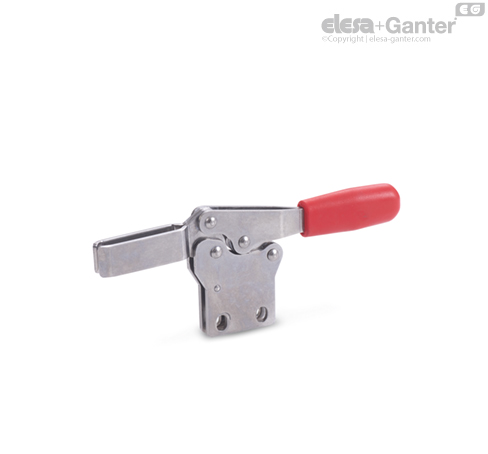

Izvedba od nerđajućeg čelika NI
nerđajući čelik, AISI 304
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Stezni vijak GN 708.1, oblik A
- nerđajući čelik, AISI 304
- Gumeni potisni element 85 Shore A
Informacija
Horizontalne stege GN 820.1 rade na principu kolenaste opruge, stezna poluga i stezni krak se pomeraju u suprotnom smeru.
Karakteristična je niska konstrukciona visina u steznom položaju, jer je aktivaciona poluga u horizontalnom položaju.
Horizontalne stege sa otvorim steznim krakom u obliku N prihvataju vijak specifičan za upotrebu preko bočnih podloški, a kod oblika NC se dodatno isporučuje potisni vijak sa gumenim potisnim elementom.
Vertikalne stege oblika P se mogu koristiti zavarivanjem isporučene obujmice ili zajedno sa GN 809 Držači za stezne vijke se mogu prilagoditi posebnim zahtevima.
