Dizajn
Oblik
- SV: Za osigurač sa katancem
Br. indeksa
Izvedba od čelika ST
Pocinkovano, pasivirano u plavoj boji
Izvedba od nerđajućeg čelika NI
Samo oblik A, S i SV
- Nerđajući limeni delovi, AISI 304
- Zatezna kuka / nerđajuća čivija, AISI 303
Informacija

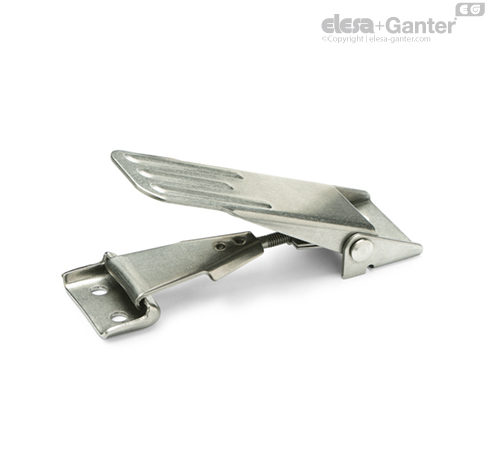

Kopče GN 821 se, između ostalog, koriste za bezbedno držanje preklopki, poklopaca kontejnera i sličnih proizvoda. Prekoračenjem mrtve tačke, otporni su na vibracije.
Delovi koji se spajaju mogu da se povuku zajedno do 6 mm tokom stezanja preko posmaka w1 zatezne kuke. Opseg podešavanja w2 se postiže preko vretena M6 stezne kuke.
Oblici S, SV i SS sprečavaju nenamerno otpuštanje kopči.
Kopče oblika SS imaju u standardnoj izvedbi istu bravu i isti ključ.
Sila držanja navedena u tabeli je vodeća orijentaciona vrednost za moguće statičko naprezanje na istezanje kopče. U zavisnosti od uslova korišćenja, npr. usled vibracija ili udarima, zadržna sila može biti oslabljena.
Kontra kuke je sadržana u obimu isporuke.
