Dizajn
Oblik
- A: Bez opružnog osigurača
- B: Sa opružnim osiguračem
Izvedba od čelika ST
Pocinkovano, pasivirano u plavoj boji

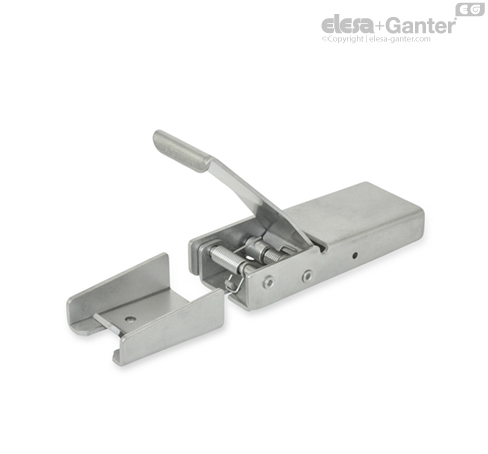

Izvedba od nerđajućeg čelika NI
AISI 304
Informacija
Kopče GN 8330 se odlikuju svojom funkcionalnošću kao i dizajnom. Integrisani opružni mehanizam drži blokadnu polugu i zateznu kuku u otvorenom položaju i omogućava rukovanje bez napora.
Nakon prekoračenja mrtve tačke, zatvarač se zateže preko elastičnosti delova lima. Za to je u položaju stezanja potreban razmak između otvora m2.
Delovi koji se spajaju mogu da se privuku tokom stezanja preko posmaka w kuke za stezanje.
Uz tzv. opružne osigurače, kopča se može osigurati od nenamernog otvaranja. U tu svrhu, opružni osigurač se ubacuje u otvor d2. Zaptivanje je takođe moguće i preko d2.
Sila držanja navedena u tabeli je vodeća orijentaciona vrednost za moguće statičko naprezanje na istezanje kopče. U zavisnosti od uslova korišćenja, npr. usled vibracija ili udarima, zadržna sila može biti oslabljena.
Da biste osigurali ispravnu funkciju, koristite vijke sa niskom glavom. Šablon bušenja takođe omogućava montažu sa slepim zakovicama.
Opis funkcije

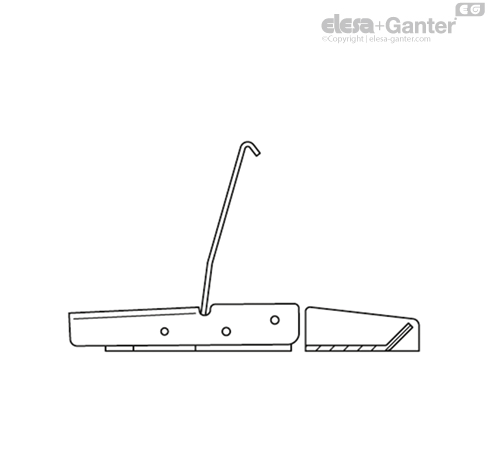

Nepritisnuti tj. kada nisu u položaju stezanja, ručice za zaključavanje i stezne kuke se nalaze u prikazanom položaju, pri čemu ih drže dve torzične opruge.

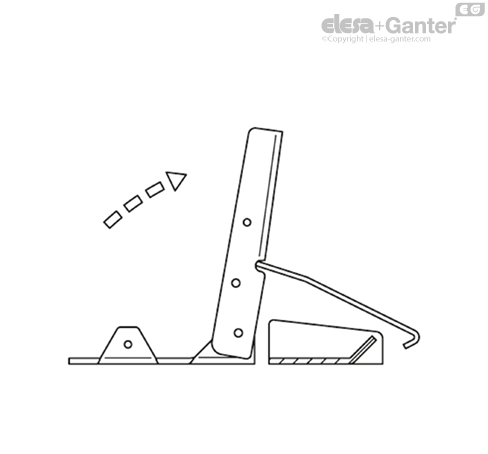

Podizanjem ručice za zaključavanje stezna kuka se zakreće na nivo kontra kuke.

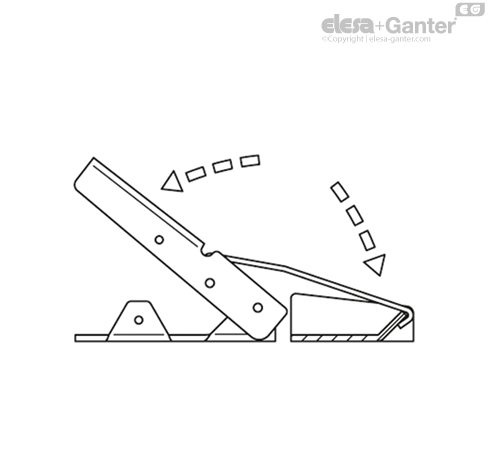

Za stezanje se stezna kuka pritiska na kontra kuku i istovremeno se ručica za zatvaranje okreće u početni položaj tj. u položaj držanja.

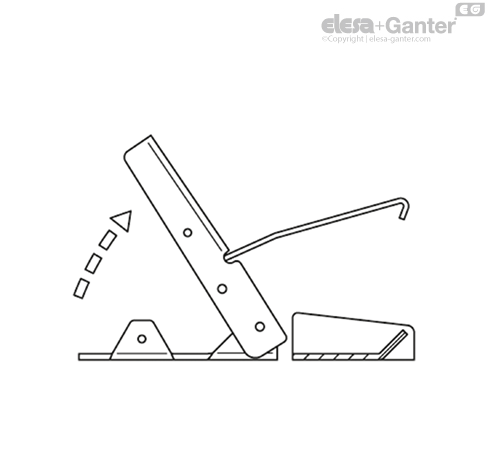

Za otpuštanje je dovoljno podizanje ručice za zatvaranje.
