Dizajn
Oblik
- T: Sa vučnom osom, sa kontra držačem stege
- TF: Bez vučne ose, bez kontra držača stege
- TG: Sa vučnom osom, sa kontra držačem stege, sa vučnim sidrom sa ušicom
- TT: Sa vučnom osom, sa kontra držačem stege, sa vučnim sidrom sa T-profilom
- TU: Sa vučnom osom, sa kontra držačem stege, sa vučnim sidrom sa kukom
Čelik za cementiranje C 10
Nerđajući čelik
Pocinkovano, pasivirano u plavoj boji
Vučna kuka
Čelik St 37
Pocinkovano, pasivirano u plavoj boji
Nerđajući čelik NI
AISI 304
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Informacija

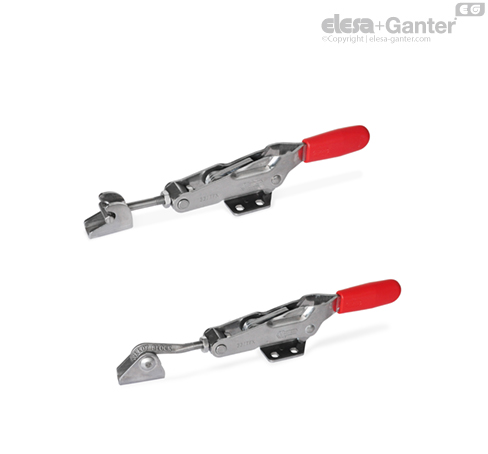

Brze stege GN 850.1 su posebno pogodne za brzo zatvaranje i pričvršćivanja poklopaca, preklopki i oblika.
Tokom stezanja, oscilujuće kretanje aktivacione poluge pretvara se u aksijalno kretanje vučne osovine/vučne kuke i obezbeđuje zadržavanje koje se uklapa u oblik.
Brze stege oblika T opremljene su vučnom osovinom koja je čvrsto povezana sa steznim krakom. Oblik TF se može koristiti za specifične primene pričvršćivanjem pojedinačnih vučnih sidara. Vučna sidra brzih stega u obliku TG, TT i TU mogu se podesiti duž hoda podešavanja w2.
