Dizajn
Oblik
- T: Sa vučnom osom, sa kontra držačem stege
- TF: Bez vučne ose, bez kontra držača stege
- TG: Sa vučnom osom, sa kontra držačem stege, sa vučnim sidrom sa ušicom
- TT: Sa vučnom osom, sa kontra držačem stege, sa vučnim sidrom sa T-profilom
- TU: Sa vučnom osom, sa kontra držačem stege, sa vučnim sidrom sa kukom
Čelik
Čelik za cementiranje C 10
Nerđajući čelik
Pocinkovano, pasivirano u plavoj boji
Vučna kuka
Čelik St 37
Pocinkovano, pasivirano u plavoj boji
Nerđajući čelik NI
AISI 304
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Informacija

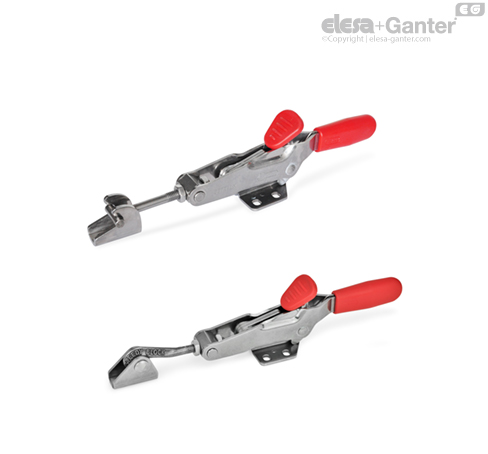

Brze stege od nerđajućeg čelika GN 850.2 su u položaju stezanja blokirane od nenamernog otpuštanja ili otpuštanja izazvanog vibracijama. Za opuštanje, bravica se otpušta jednom rukom.
Koriste se posebno za brzo zatvaranje i pričvršćivanje poklopaca, preklopki i oblika.
Tokom stezanja, oscilujuće kretanje aktivacione poluge pretvara se u aksijalno kretanje vučne osovine/vučne kuke i obezbeđuje zadržavanje koje se uklapa u oblik.
Brze stege oblika T opremljene su vučnom osovinom koja je čvrsto povezana sa steznim krakom. Oblik TF se može koristiti za specifične primene pričvršćivanjem pojedinačnih vučnih sidara. Vučna sidra brzih stega u obliku TG, TT i TU mogu se podesiti duž hoda podešavanja w2.
