Dizajn
Oblik
- C: sa horiznotalnom stopicom

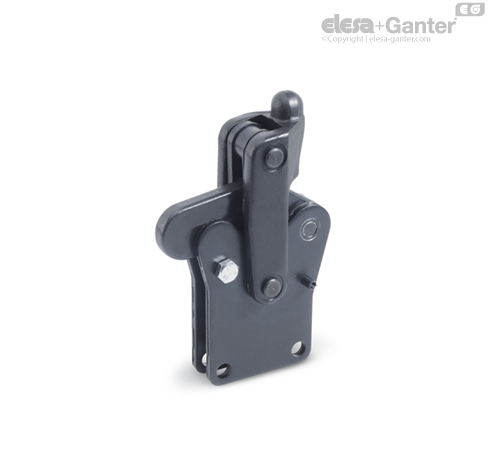

- G: sa vertikalnom stopicom
Delovi od čeličnog lima, čelik za cementiranje
Brunirano
Klinovi/posteljice ležaja od čelika
Kaljeno i brušeno
Svi pokretni delovi
podmazano posebnom mašću
Informacija
Moduli kolenaste poluge GN 810.12 imaju iste karakteristike kao „Longlife“ GN 810.10/ GN 810.11 Brzostezna stega. Stezni kraci su kovani, ostali delovi od čeličnog lima su veoma stabilni. Vijci ležaja i čaure ležaja su kaljeni i brušeni.
Iz tog razloga, ovi moduli sa kolenastom oprugom su pogodni za primene u kojima se javljaju velike sile, ali je pre svega potreban dug radni vek.
Opsežna testiranja su pokazala da je obezbeđeno besprekorno funkcionisanje (pod opterećenjem) čak i nakon milion ciklusa stezanja.
Ovi moduli sa kolenastom oprugom omogućavaju da se veličina i položaj kraka poluge i steznog kraka podese u skladu sa specifičnim zahtevima primene.

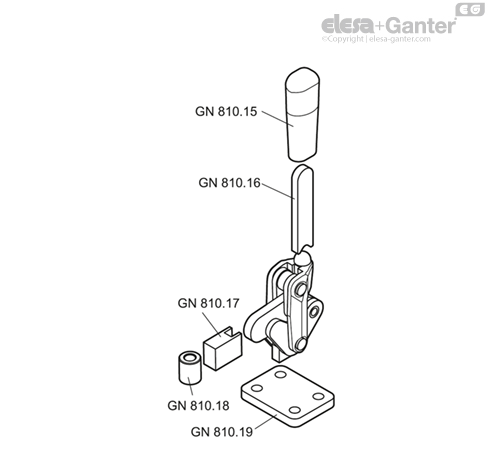

Pribor za module kolenaste poluge
za zavarivanje, za GN 810.12 i GN 810.13

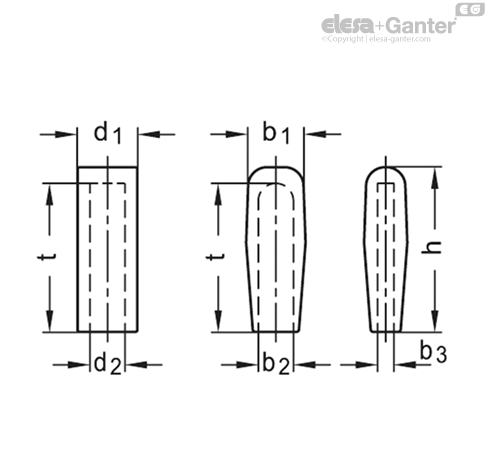

| Ručke |
| Veličina modula | b1 | b2 | b3 | d1 | d2 | h | t | Br. koda |
| 220 | 22 | 13 | 5 | - | - | 60 | 55 | GN 810.15-220 |
| 440 | 31 | 20 | 8 | - | - | 86 | 77 | GN 810.15-440 |
| 850 | - | - | - | 30 | 22 | 119 | 112 | GN 810.15-850 |
| 1540 | - | - | - | 34 | 25 | 119 | 112 | GN 810.15-1540 |

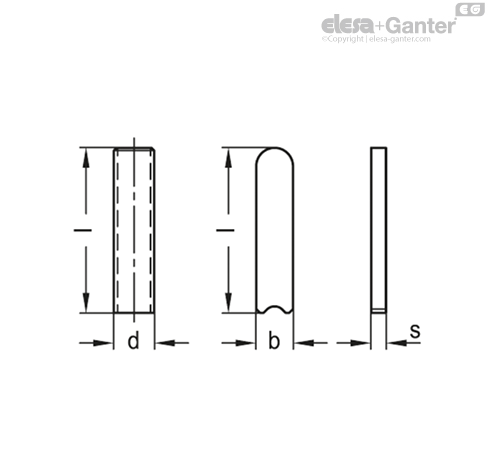

| Krakovi poluge |
| Veličina modula | b | d | Dužina l | s | Br. koda |
| 220 | 13 | - | 60 | 5 | GN 810.16-220 |
| 440 | 20 | - | 90 | 8 | GN 810.16-440 |
| 850 | - | 22 | 122 | - | GN 810.16-850 |
| 1540 | - | 25 | 138 | - | GN 810.16-1540 |

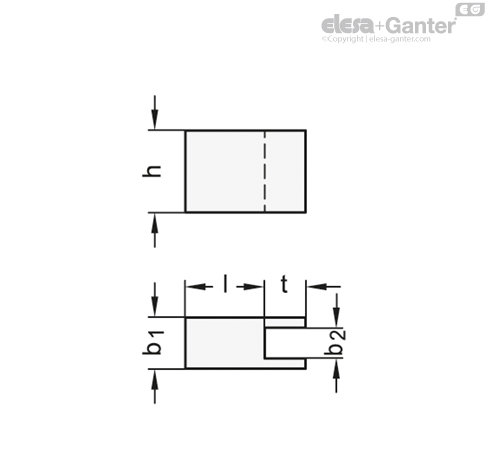

| Produžeci steznog kraka |
| Veličina modula | b1 | b2 | h | Dužina l | Br. koda |
| 220 | 10 | 6 | 16 | 15.5 | GN 810.17-220 |
| 440 | 15 | 10 | 24 | 16 | GN 810.17-440 |
| 850 | 20 | 12 | 30 | 22.1 | GN 810.17-850 |
| 1540 | 25 | 16.2 | 35 | 23.5 | GN 810.17-1540 |

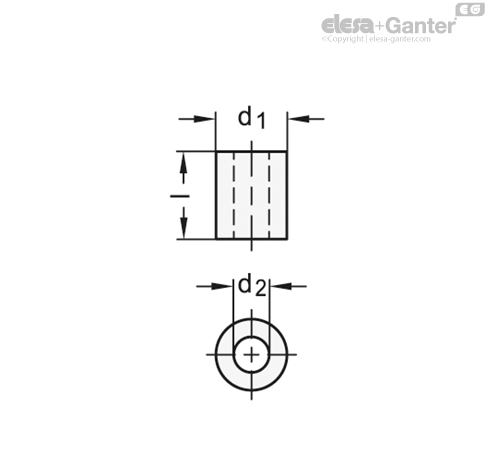

| Čaure |
| Veličina modula | d1 | d2 | Dužina l | Br. koda |
| 220 | 13 | 6.5 | 16 | GN 810.18-220 |
| 440 | 20 | 10.5 | 24 | GN 810.18-440 |
| 850 | 24 | 12.5 | 30 | GN 810.18-850 |
| 1540 | 32 | 16.5 | 35 | GN 810.18-1540 |

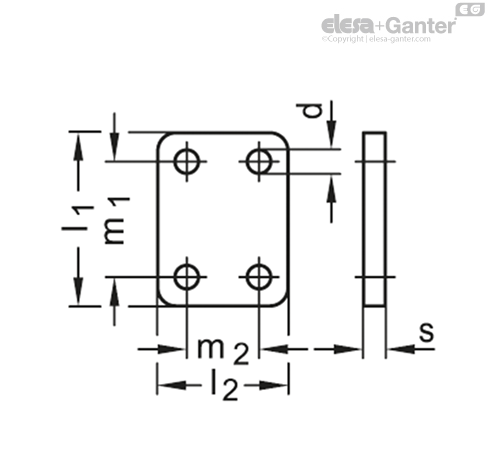

| Osnovne ploče |
| Veličina modula | d | l1 | l2 | m1 | m2 | s | Br. koda |
| 220 | 6.5 | 48 | 36 | 32 | 20 | 6 | GN 810.19-220 |
| 440 | 8.5 | 65 | 54 | 45 | 30 | 8 | GN 810.19-440 |
| 850 | 10.5 | 75 | 75 | 55 | 55 | 10 | GN 810.19-850 |
| 1540 | 12.5 | 100 | 90 | 65 | 65 | 10 | GN 810.19-1540 |
