Dizajn
Oblik
- B: Otvoreni stezni krak, sa 2 bočne podloške
- BC: Otvoreni stezni krak, sa 2 bočne podloške i GN 708.1 stezni vijak
- F: Masivni steni krak sa obujmicom za zavarivanje
Dizajn od čelika
- Čelik za cementiranje C 10, pocinkovan, pasiviran u plavoj boji
- Klizni ležaj (od konstrukcione veličine 230 i više), kaljen za korišćenje
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Stezni vijak GN 708.1, oblik A-
- Gumeni potisni element 85 Shore A
Izvedba od nerđajućeg čelika NI
nerđajući čelik, AISI 304
Svi pokretni delovi
podmazano posebnom mašću
Plastična ručka
crvena, sa zaštitom od ulja
Stezni vijak GN 708.1, oblik A
- nerđajući čelik, AISI 304
- Gumeni potisni element 85 Shore A
Informacija

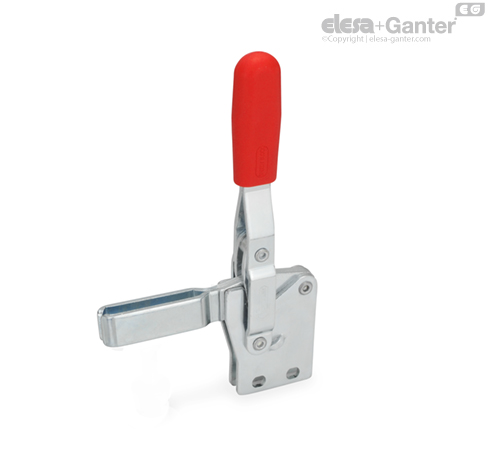

Vertikalne stege GN 810.1 rade na principu kolenaste poluge, stezna poluga i stezni krak se pri tome pomeraju u istom smeru. Aktivaciona poluga se u položaju stezanja nalazi u vertikalnom položaju.
Vertikalne stege sa otvorim steznim krakom u obliku B prihvataju vijak specifičan za upotrebu preko bočnih podloški, a kod oblika BC se dodatno isporučuje stezni vijak sa gumenim potisnim elementom.
Vertikalne stege oblika F se mogu koristiti zavarivanjem isporučene obujmice ili zajedno sa GN 809. Držači za stezne vijke se mogu prilagoditi posebnim zahtevima.
