Informacija

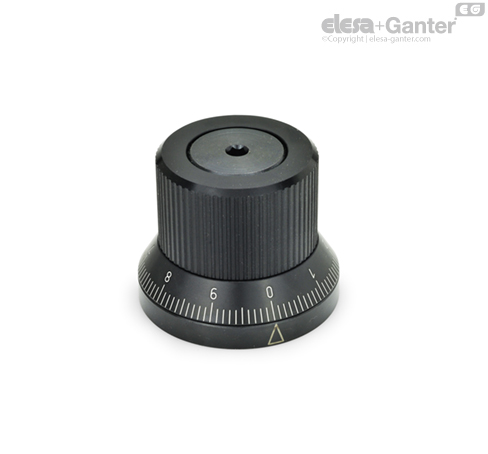

Pomoću dugmeta sa skalom GN 700, moguće je kontinualno podešavanje vratila u oba smera obrtanja. Međutim, stezni mehanizam sa maksimalnim kapacitetom opterećenja od 15 Nm osigurava da je vratilo zaključano u bilo kom položaju.
Ovo sprečava nekontrolisano podešavanje vratila. Stezaljka na taj način nudi zaštitu od neželjenog podešavanja usled reaktivnih obrtnih momenata.
Skala odn. markirna linija su u potpunosti otporne na habanje i jasno su vidljive, jer zahvaljujući graviranju „aluminijumski“ brojevi i oznake čine kontrast crnoj eloksiranoj površini.
Pored standardne skale (oblik S), moguća je isporuka ovih dugmadi sa skalom uz skaliranje po želji (oblik KS).
Za izgled linija, odbrojavanje, položaj broja i brojčani niz skaliranja, pogledajte „Pravilno naručiti skale sa podeljcima“ .
Br. artikla
Mehanika za stezanje dugmeta sa skalom predstavlja blokadu za vraćanje sa slobodnim hodom i dvostrukim dejstvom, koja može da prenese momente podešavanja nezavisno od smera okretanja i prihvati obrtne momente pri vraćanju nezavisno od smera okretanja. Dugme sa skalom nije pogodno za mašine i uređaje koji podležu vibracijama.
Čaura je pomoću opruge za podešavanje / žleba glavčine povezana sa odvodnim vratilom.
Montažni deo je fiksiran; centriran je čaurom i stezni točkići sa kojima je okvir mašine ili kućište povezano pomoću 3 vijka.
Okretno dugme sa nareckanim vencem uležišten na čauri.
Prsten sa skalom je pričvršćen sa čaurom, a time sa odvodnim vratilom pomoću 2 vijka sa upuštenom glavom.
Ako sada pomerite okretno dugme, onda se, u zavisnosti od smera okretanja jedne obrtne čivije, jedan od steznih valjaka postavlja van sprezanja spram sile opruge. Čaura odn. vratilo se zahvaljujući tome može slobodno okretati.
Druga, suprotna obrtna čivija ograničava raspon pomicanja točkića i istovremeno omogućuje sigurno obrtanje čaure u ravni. Točkić u stremenu deluje kao slobodan element.
„Puštanjem“ okretnog dugmeta opruga čini da točkić ponovo bude gurnut u prostor stezanja, tj. da se čaura pomoću točkića stegne sa fiksnim montažnim delom i tako se blokira vratilo.
Pošto je prsten sa skalom pričvršćen sa čaurom, podešavanje vratila može precizno da se proveri.
Dugme sa skalom sa aretiranjem bez stepena ne može da se koristi, ako izlaz hoće da „žuri“ pri podešavanju. Osim toga, mehanika stezanja ne može da preuzme uležištenje pogonskog vratila.
Napomene za montažu
Ispravna funkcija je osigurana samo ako je osovina vratila na mašini pod pravim uglom u odnosu na površinu instalacije montažnog dela.
