Dizajn
- B: Bez žleba glavčine
- K: Sa žlebom glavčine DIN 6885-1 P9
- V: Sa četvorouglom DIN 79
- M: Poklopac sa oznakom
- N: Neutralan poklopac
Plastika termoplastika (poliamid PA)
Svetlosiva
Plastika, fenol-formaldehidna smola (PF)
U crnoj boji, sa sjajnom završnom obradom
Informacija
Poklopac uključnih glavčina GN 750 pokriva elemente za pričvršćivanje (pogledajte primere montaže), kao i izbočena ili udubljena vratila. Pored toga, idealan je za štampanje znakova i simbola.
Poklopac se prilikom montaže pritiska rukom. Demontažu možete da izvršite tako što ćete postaviti odvijač u udubljenje i podići ga.
Primeri montaže

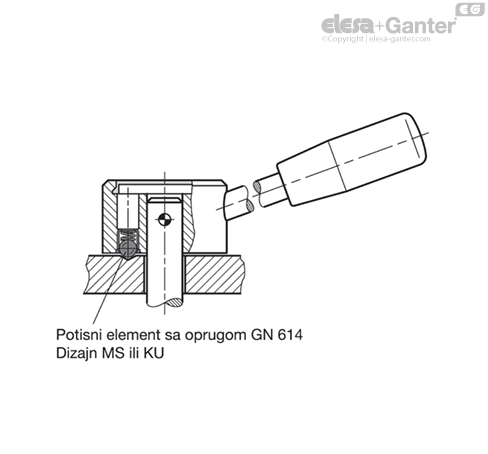

Sklopna glavčina GN 750 sa opružnim potisnim elementom GN 614 , pričvršćena poprečnim klinom. Raspored opružnog potisnog elementa omogućuje jednostavnu montažu, montirana sklopna glavčina eventualno može da probuši uskočni konus pre utiskivanja potisnog elementa. Vraćeno vratilo i otvor za opružni potisni element se ne vide zahvaljujući poklopcu.

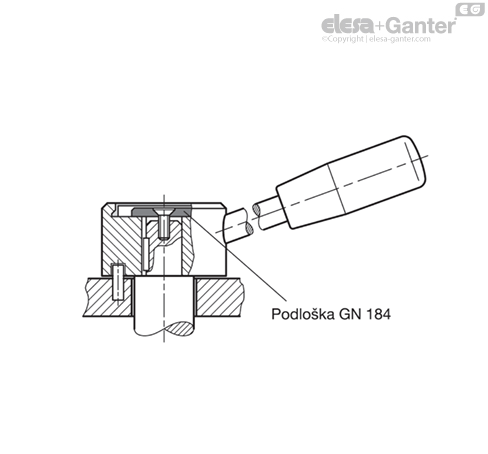

Sklopna glavčina GN 750 sa žlebom glavčine / oprugom za podešavanje, aksijalno pričvršćena pomoću podloški GN 184 , sa prstenastim žlebom za postavljanje čivija za ograničenje ugla okretanja.
