GN 114.3
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Dugme / pritisno dugme / klizač
Čivija
nerđajući čelik AISI 303
Zapinjača
Lim od nerđajućeg čelika, AISI 304
Potisna opruga
Nerđajući čelik, AISI 301

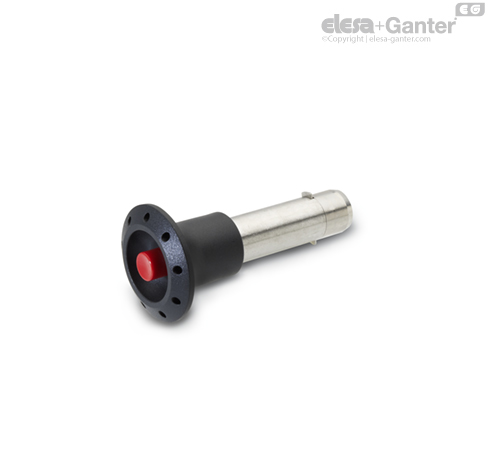

Čivije sa uskočnim sistemom blokiranja od nerđajućeg čelika sa aksijalnim sigurnosnim mehanizmom GN 114.3 koriste se za brzo fiksiranje, povezivanje i obezbeđivanje različitih komponenti. Tipična primena su klinovi ležaja koji moraju često da se montiraju i demontiraju.
Pravougaone blokadne reze napravljene od nerđajućeg čeličnog lima drže čiviju sa uskočnim sistemom blokiranja aksijalno u otvoru. Oni se uvlače pomoću obrtnog dugmeta i nakon otpuštanja ih potisna opruga vraća u zaključani položaj.
Kapaciteti opterećenja za dvostruku čvrstoću na smicanje (prekidna čvrstoća) dati su u tehničkom prilogu.
