Dizajn
Čivije
Čelik
Pocinkovano, pasivirano u plavoj boji
Zapinjača
Lim od nerđajućeg čelika, AISI 304
T-ručka
Plastika termoplastika (poliamid PA)
- Temperatura primene do 80 °C
- nerđajući čelik AISI 303
Pritisno dugme / klizač
Plastika, poliacetal (POM)
- Pritisno dugme: u crvenoj boji
- Temperatura primene do 80 °C
Potisna opruga
Nerđajući čelik, AISI 310
Informacija

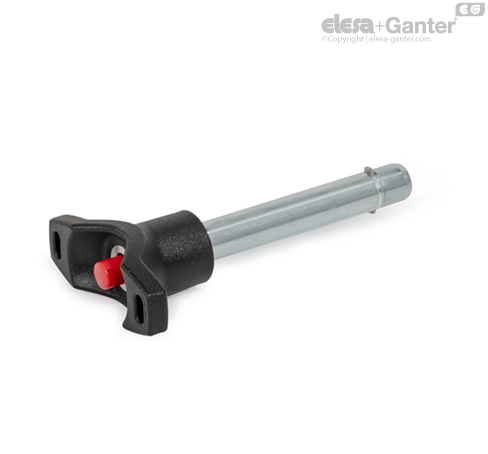

Čivije sa uskočnim sistemom blokiranja GN 114.7 sa aksijalnim osiguranjem se koriste za brzo pričvršćivanje, spajanje i učvršćivanje različitih komponenata. Tipična primena su zavrtnji ležaja koji se moraju često sastavljati i rastavljati.
Pravougaone blokadne reze od čeličnog lima drže čivije sa uskočnim sistemom blokiranja aksijalno u otvoru. One se uvlače pomoću pritisnog dugmeta i kada se otpuste, opruga ih vraća u zaključani položaj. Blokadne reze nisu usmerene ka ručki.
Tehnički prilog sadrži vrednosti kapaciteta opterećenja za dvostruku jačinu na smicanje (otpornost na lomljenje).
Load Capacity of Ball Lock Pins / Locking Pins
Informacija
Kapaciteti opterećenja za otpornost na smicanje dvostrukog reza (prekidna sila) date u tabeli su određeni matematički ili teoretski na osnovu DIN 50141.
Pri tome je ugroženi poprečni presek vijka S ispitivan u dve smične ravni do tačke lomljenja, prema skici desno.
Podaci o opterećenju su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu.
U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene. Uslovi iz okoline mogu da utiču na navedene vrednosti.
Prilikom konstruisanja treba uzeti u obzir odgovarajući faktor bezbednosti.
Noseća sila F u kN ≈ dvostruka čvrstoća na smicanje prema DIN 50141 (prekidna čvrstoća)
