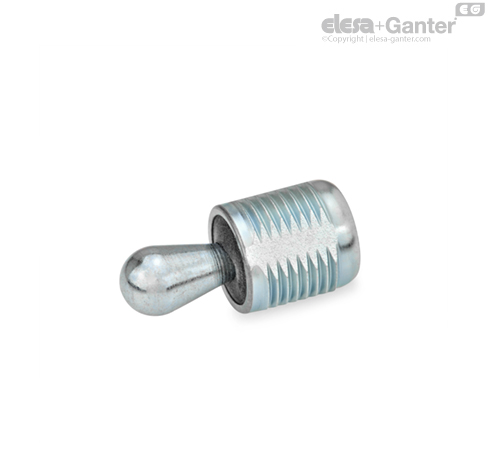

GN 713-SB Bočni potisni elementi za pozicioniranje Potisna čivija od čelika, sa zaptivkom

Opružni bočni potisni elementi za pozicioniranje GN 713 su raznovrsni i praktični elementi za držanje, pozicioniranje i stezanje radnih predmeta.

Oni štede na složenim nadgradnjama, zauzimaju malo prostora i lako se montiraju. Potisna čivija se može podesiti na visinu radnog predmeta preko navoja.

Za utiskivanje bočnih potisnih elemenata za pozicioniranje dostupni su montažni trnovi GN 713.1 (pogledajte tabelu).

Položaj montažnog otvora se dobija iz dužine radnog komada_m plus posmak bušenja m koji se može izračunati na sledeći način:

w = maksimalno pomeranje potisne čivije

t = visina radnog komada

m = posmak bušenja

Slučaj 1:

Visina radnog komada je veća od konusne visine l₃

m = d₁/2 - w/2

Slučaj 2:

Visina radnog komada je veća od konusne visine l₃

m = d₁/2 - (l₃-t) x 0,123

Ako se položaj montažnog otvora utvrdi prema podacima, dostupan je celokupno pomeranje bočnog potisnog elementa za pozicioniranje kako bi se izjednačila tolerancija radnog predmeta.

U slučaju 1 pored bočne sile zatezanja postoji i efekat povlačenja koji pritiska radni komad na površinu naleganja.

Prilikom montaže preporučuje se upotreba montažnih trnova GN 715.1 odn. alata za zavrtanje GN 713.1.

Ekscentrične čaure GN 715.2 su pomoć za montažu za bočne potisne elemente za pozicioniranje GN 714 / GN 715. Omogućuje podešavanje bočnih potisnih elemenata za pozicioniranje u najpovoljnijem položaju stezanja, npr. za premošćivanje većih opsega tolerancije radnog komada.
