Dizajn
Oblik
Indeks
- 1: Normalan pritisak opruge
- 2: Pojačan pritisak opruge
Kućište
Liveni cink ZD
plastificiran
U crnoj boji, RAL 9005, strukturno mat
Plastika, glatka KG
Termoplastika POM, u crnoj boji
Nerđajući čelik, gladak NG
Brizgani metal, AISI 630
Nerđajući čelik, izbrazdan NR
Brizgani metal, AISI 630
Opruge
Nerđajući čelik, AISI 14310 LHC
- Čelik, oslojen cink-niklom (izvedba NG)
- Nerđajući čelik, A2 (izvedba NG / NR)
Informacija

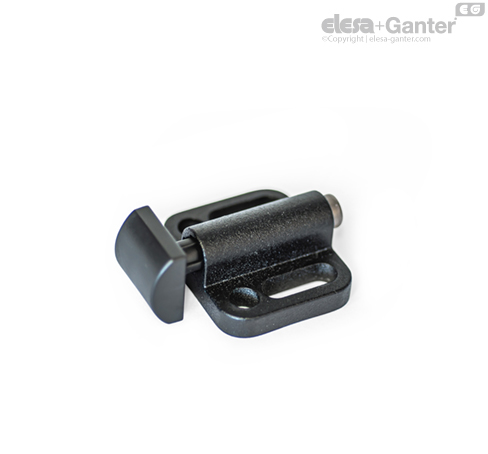

Bočni potisni elementi GN 415 su kompaktne forme i pružaju maksimalnu fleksibilnost prilikom stezanja i držanja komponenata. Možete da izaberete različite verzije potiskivača i dve različite opružne sile.
U zavisnosti od položaja ugradnje bočni potisni elementi za pozicioniranje pružaju efekat povlačenja nadole koji deluje unutar visine h2. Pričvršćivanje se vrši preko otvora i izduženih rupa.
Bočni potisni elementi za pozicioniranje se isporučuju sastavljeni. Ako je potrebno, položaj ugradnje klizača potisnih elemenata može da se rotira za 4x90° prema potrebi u skladu sa skicom. Prilikom montaže izvedbe KG, navoj formiran u plastičnom klizaču treba ponovo upotrebiti i ograničiti obrtni moment pritezanja.
