Kućište od aluminijuma
Neobrađeno
Potisna ploča sa unutrašnjim navojem
Kaljeno, brunirano
Potisna opruga - oznaka
Pritisna sila: u sivoj boji
Srednje: u crnoj boji
jako: srebrno
Zaptivna guma
NBR (Perbunan)

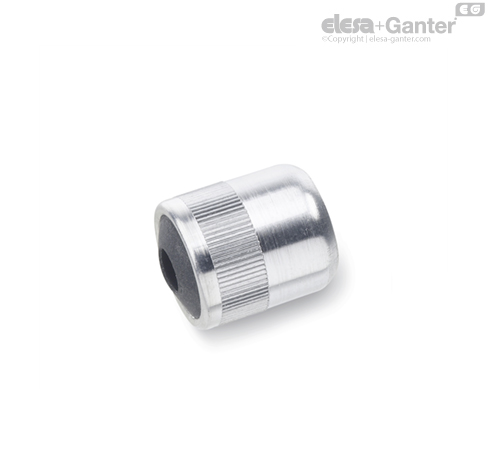

Bočni potisni elementi za pozicioniranje GN 714 predstavljaju dalji razvoj bočnih potisnih elementa za pozicioniranje GN 715 Potisna čivija može proizvoljno da se dizajnira. Pričvršćuje se u otvoru sa navojem na potisnoj ploči.
Ovo proširuje mogućnosti upotrebe bočnih potisnih elemenata za pozicioniranje uz iste prednosti. Oni štede na složenim konstrukcijama, zauzimaju malo prostora i lako se montiraju. Zbog nareckane površine košuljice dovoljna je tolerancija otvora od H8.
Za utiskivanje bočnih potisnih elemenata za pozicioniranje dostupni su montažni trnovi GN 715.1 (pogledajte tabelu).

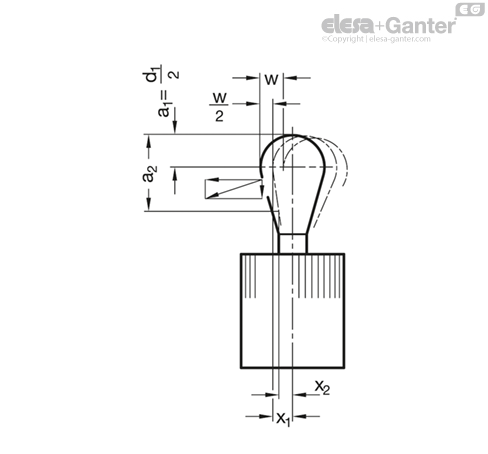

w = hod za podešavanje potisne čivije
F = sila bočnog pritiska u N
Početni pritisak = F0
Granični pritisak = 1,1 x F0
a2-a1 = oblast u kojoj treba da leži tačka pritiska (ivica radnog predmeta)
x = razmak srednje ose – tačka pritiska kod w2
x1 za najvišu tačku pritiska (a1)
x2 za najnižu tačku pritiska (a2)

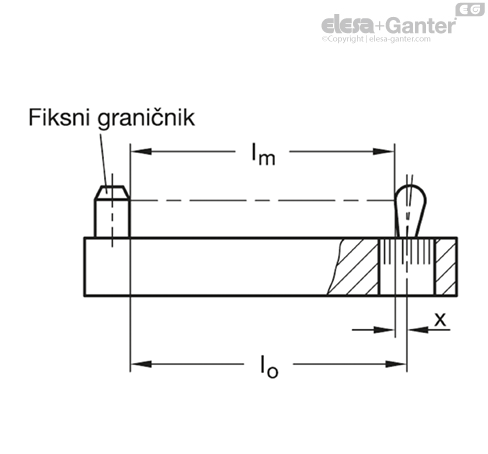

l0 = rastojanje fiksnog graničnika - otvor bočnog potisnog elementa za pozicioniranje
l0 = lm + x
lm = srednja dužina radnog predmeta lmaks. + lmin./2
U tačkama pritiska (visine radnog predmeta) između a1 i
a2 postoji komponenta sile nadole. Istovremeno, x je vrednost između x1 i
x2 (interpolacija).
Ako se pridržavate gorenavedenih podataka, dostupno celokupno pomeranje bočnog potisnog elementa za pozicioniranje kako bi se izjednačila tolerancija radnog predmeta.
Prilikom montaže bočnih potisnih elemenata za pozicioniranjem preporučuje se upotreba montažnih trnova GN 715.1, odn. alata za zavrtanje GN 713.1.
Ekscentrične čaure GN 715.2 predstavljaju pomoć pri montaži za GN 714 /GN 715. Omogućavaju precizno i optimalno podešavanje bočnih potisnih čivija. Ovo omogućava podešavanje na l0, na primer, kako bi se uzeo u obzir veći opseg tolerancije na radnom predmetu.
