Dizajn
Oblik
- B: Bez zaporne brave, sa plastičnim dugmetom
- BN: Bez zaporne brave, sa dugmetom od nerđajućeg čelika
- C: Sa zapornom bravom, sa plastičnim dugmetom
- CN: Sa zapornom bravom, sa dugmetom od nerđajućeg čelika
Vođica / čivija
nerđajući čelik AISI 303
Opruge
Nerđajući čelik, AISI 14310 LHC
Verzija sa plastičnim dugmetom
Verzija sa dugmetom od nerđajućeg čelika
- nerđajući čelik, AISI CF-8
Informacija

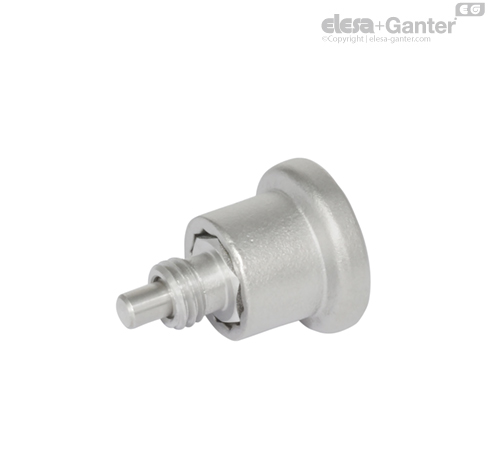

Mini vijak graničnici sa oprugom od nerđajućeg čelika 822.7 odlikuju se veoma kompaktnim dimenzijama.
Na osnovu principa |s|_GN 822 mini vijak graničnici sa oprugom, kombinuju povoljan dizajn sa kompletnim asortimanom svih uobičajenih veličina čivija i navoja. Na ovaj način pružaju povoljnu alternativu GN 607/ GN 607.1 vijak graničnike odgovarajuće veličine. Za montažu je najpre potrebno pričvrstiti mini vijak graničnik sa oprugom pomoću dugmeta sa nareckanom površinom. Povlačenjem klipa za blokiranje oslobađa se šestougao koji zatim može da se pričvrsti viljuškastim ključem.
Kada se klip za blokiranje povuče, šestougao se oslobađa tako da se može zategnuti viljuškastim ključem.
Kod oblika C i CN, dugme može da se okrene za 30° nakon uvlačenja klipa za blokiranje, čime se zadržavana u „uvučenom“ položaju pomoću zaporne brave.
