Dizajn
Čivije
nerđajući čelik AISI 303
T-ručka
Plastika (poliamid PA)
- otporan na temperaturu do 80 °C
Kugle
nerđajući čelik, 1.3541
Potisna opruga
Nerđajući čelik, nemački br. materijala 1.4565
Informacija

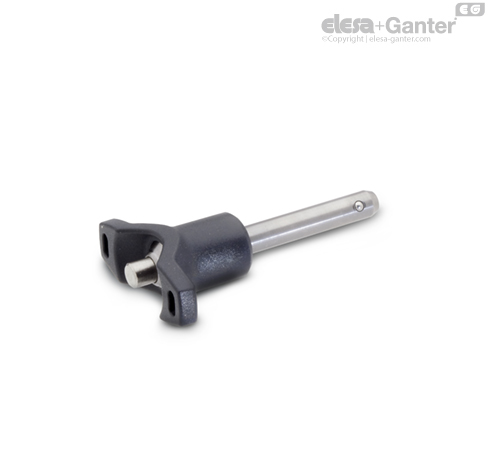

Okrugli pinovi za zaključavanje GN 113.7 koriste se za brzo pričvršćivanje, spajanje i učvršćivanje različitih komponenata bez alata. Tipična primena su klinovi ležaja koji se moraju često sastavljati i rastavljati.
Dve kuglice se otključavaju pritiskom na pritisnu iglu sa oprugom i ponovo zaključavaju kada se otpuste.
Kapaciteti opterećenja za dvostruku čvrstoću na smicanje (prekidna čvrstoća) dati su u tehničkom prilogu.
Load Capacity of Ball Lock Pins / Locking Pins
Informacija
Kapaciteti opterećenja za otpornost na smicanje dvostrukog reza (prekidna sila) date u tabeli su određeni matematički ili teoretski na osnovu DIN 50141.
Pri tome je ugroženi poprečni presek vijka S ispitivan u dve smične ravni do tačke lomljenja, prema skici desno.
Podaci o opterećenju su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu.
U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene. Uslovi iz okoline mogu da utiču na navedene vrednosti.
Prilikom konstruisanja treba uzeti u obzir odgovarajući faktor bezbednosti.
Noseća sila F u kN ≈ dvostruka čvrstoća na smicanje prema DIN 50141 (prekidna čvrstoća)
