Dizajn
Čivija
nerđajući čelik AISI 303
Dugme, pritisni vijak
Nerđajući čelik, AISI 316 L (A4)
Kugle
nerđajući čelik, 1.3541
Potisna opruga
Nerđajući čelik
Nerđajući čelik, nemački br. materijala 1.4565
Informacija

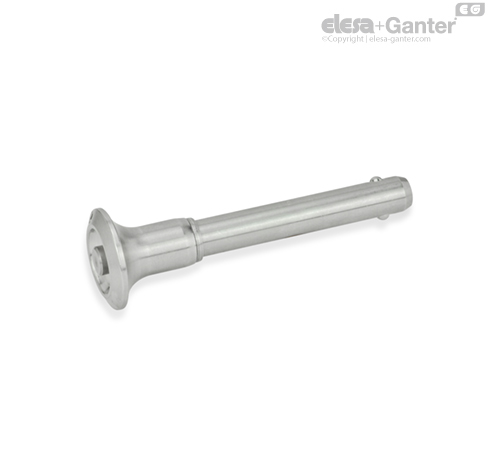

Čivije sa kuglastim sistemom blokiranja od nerđajućeg čelika GN 113.9 koriste se za brzo fiksiranje, povezivanje i obezbeđivanje različitih komponenti. Tipična primena su klinovi ležaja koji moraju često da se montiraju i demontiraju.
Dve kuglice se otključavaju pritiskom na pritisnu iglu sa oprugom i ponovo zaključavaju kada se otpuste.
Kapaciteti opterećenja za dvostruku čvrstoću na smicanje (prekidna čvrstoća) dati su u tehničkom prilogu.
Load Capacity of Ball Lock Pins / Locking Pins
Informacija
Kapaciteti opterećenja za otpornost na smicanje dvostrukog reza (prekidna sila) date u tabeli su određeni matematički ili teoretski na osnovu DIN 50141.
Pri tome je ugroženi poprečni presek vijka S ispitivan u dve smične ravni do tačke lomljenja, prema skici desno.
Podaci o opterećenju su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu.
U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene. Uslovi iz okoline mogu da utiču na navedene vrednosti.
Prilikom konstruisanja treba uzeti u obzir odgovarajući faktor bezbednosti.
Noseća sila F u kN ≈ dvostruka čvrstoća na smicanje prema DIN 50141 (prekidna čvrstoća)
