Dizajn
Oblik
- A: položaj klipa pod pravim uglom u odnosu na prirubnicu
- B: položaj klipa paralelan u odnosu na prirubnicu
Indeks
- 1: iskošenje, gore
- 2: iskošenje, dole
- 3: iskošenje, desno
- 4: iskošenje, levo
Vođica
- Fino liveni nerđajući čelik, AISI CF-8 NI
Klip
- Livenje od nerđajućeg čelika AISI CF-8 za NI
Klip za blokiranje
- Nerđajući čelik AISI 440B, kaljen za NI
Potisna opruga
Nerđajući čelik, AISI 316 Ti
Informacija

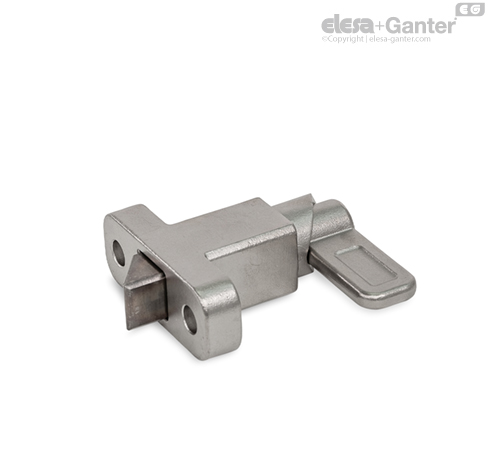

Potisni klipovi GN 724.2 imaju klip za blokiranje sa kvadratnim poprečnim presekom i zapornom površinom, spram koje se nalazi iskošenje. Prilikom pomeranja u smeru iskošenja, klip za blokiranje prelazi preko žlebova i ivica, jer pri tome klip za blokiranje pomoću iskošenja ulazi u vođicu. Klip za blokiranje se automatski zaključa na mjestu kada se pomakne prema površini za zaključavanje. Pomoću klipa možete poništiti uskakanje.
Urez za zaključavanje na vrhu krive uzrokuje zadržavanje klipa kada ne želite da klip za blokiranje privremeno štrči.
Tolerancije dimenzija između čivija i vođice su izabrane tako da je i kod grube primene ili nečistoća zagarantovana sigurnost u radu.
Pričvršćivanje je veoma fleksibilno. Šestougaoni otvori omogućuju upotrebu cilindričnih vijaka ISO 4762 i vijaka ili navrtki sa šestougaonom glavom prema DIN 931 odn. DIN 934.
