Dizajn
Oblik
- L: Blokirna krivulja sa leve strane
- R: Blokirna krivulja sa desne strane
Indeks Iskošenje
- 1: iskošenje, gore
- 2: iskošenje, dole
- 3: iskošenje, desno
- 4: iskošenje, levo
Indeks Kontra element
- 1: bez kontra elementa
- 2: sa kontra elementom
Vođica / kontra element
- Pocinkovano, pasivirano u plavoj boji ZB
- Pocinkovano i sa plastičnom oplatom
- Crni, RAL 9005, strukturno mat SW
Klip
- Pocinkovano, pasivirano u plavoj boji za ZB / SW
Klip za blokiranje
- Pocinkovano, pasivirano u plavoj boji za ZB / SW
Potisna opruga
Nerđajući čelik, AISI 316 Ti
Informacija
Potisni klipovi GN 724.3 imaju klip za blokiranje sa kvadratnim poprečnim presekom i zapornom površinom, spram koje se nalazi iskošenje. Prilikom pomeranja u smeru iskošenja, klip za blokiranje prelazi preko žlebova i ivica, jer pri tome klip za blokiranje pomoću iskošenja ulazi u vođicu. Klip za blokiranje se automatski zaključa na mjestu kada se pomakne prema površini za zaključavanje. Pomoću klipa možete poništiti uskakanje.
Urez za zaključavanje na vrhu krive uzrokuje zadržavanje klipa kada ne želite da klip za blokiranje privremeno štrči.
Tolerancije dimenzija između čivija i vođice su izabrane tako da je i kod grube primene ili nečistoća zagarantovana sigurnost u radu.

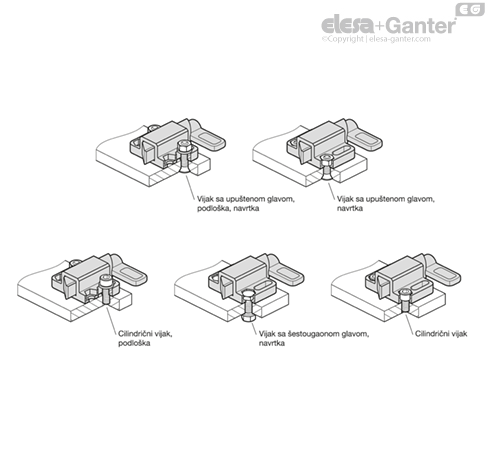

Za pričvršćivanje mogu da se koriste uzdužni ili šestougaoni otvori koji omogućuju upotrebu cilindričnih vijaka ISO 4762 i vijaka ili navrtki sa šestougaonom glavom prema DIN 931 odn. DIN 934.
