Dizajn
Oblik
Dizajn od čelika
- Kaljeni klip za blokiranje
Izvedba od nerđajućeg čelika, AISI 303 NI
Klip za blokiranje hemijski niklovan
Ručka
Plastika (poliamid PA)
- U crno-sivoj boji, RAL 7021, mat
- otporan na temperaturu do 80 °C
Pritisno dugme
Plastika (poliacetal POM)
U crvenoj boji, RAL 3000, mat
Informacija

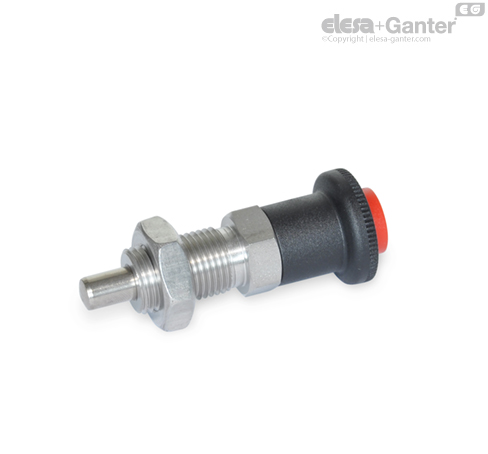

Vijak graničnici GN 414 sa sigurnosnom funkcijom koriste se za sprečavanje slučajnog, nepromišljenog uvlačenja klipa za blokiranje. U tu svrhu, postojeći klip za blokiranje je zaključan i može se otključati za povlačenje samo aksijalnim pritiskom na crveno, sigurnosno pritisno dugme.
U svakom slučaju, sigurnosno zaključavanje se vrši u prednjem krajnjem položaju, tj. automatski kada klip za blokiranje štrči, pomoću mehanike za zatvaranje koja se kompletno smeštena u komandnom dugmetu i time zaštićena od smetnji u funkciji. Navedeni aksijalno opterećenje se odnosi na silu zaključavanja čivije protiv nenamernog rada koja se ne sme prekoračiti.
