Dizajn
Oblik
- Oblik A: sa vučnim prstenom
- Oblik D: sa vučnom ušicom

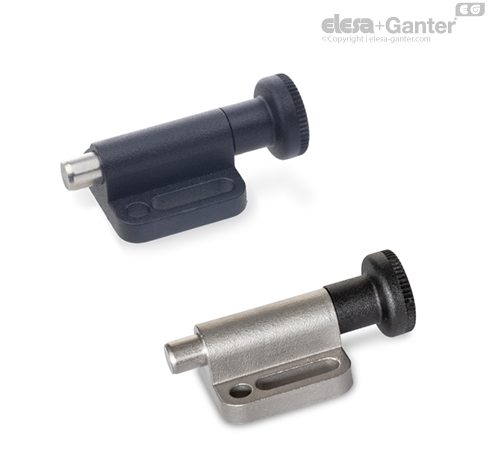

- B: bez zaporne brave, sa ručkom
- C: sa zapornom bravom, sa ručkom
Vođica
Plastificiran
Crni, strukturno mat
- Fino liveni nerđajući čelik NI
nerđajući, AISI CF-8
prazan, mat peskiran
Klip za blokiranje
nerđajući čelik AISI 303
Potisna opruga
Nerđajući čelik, AISI 14310 LHC
Vučni prsten / vučna ušica
Nerđajući čelik, AISI 14310 LHC
Ručka
Plastika (poliamid PA)
Informacija
Vijci graničnici GN 417 sa prirubnicom se pričvršćuju paralelno u odnosu na klip za blokiranje i poseduju naročito malu visinu. Slika bušenja za pričvršćivanje sa dugačkim otvorima pruža veliki broj mogućih podešavanja, npr. kod upotrebe aluminijumskih profila. Upotreba podloški poboljšava pričvršćenje na dugačkim otvorima.
Vijci graničnici sa zapornom bravom (oblik C) se koriste ako klip za blokiranje neko vreme treba da stoji napred. Za to se ručka nakon izvlačenje okreće za 90°. Ručka ostaje u toj poziciji zahvaljujući urezu.
Oblik D ima ojačanu vučnu ušicu i zato je posebno namenjen za daljinsko upravljanje putem sajle.
Verzije nerđajućeg čelika omogućuju upotrebu vijaka graničnika u agresivnim okruženjima.
