Dizajn
Oblik

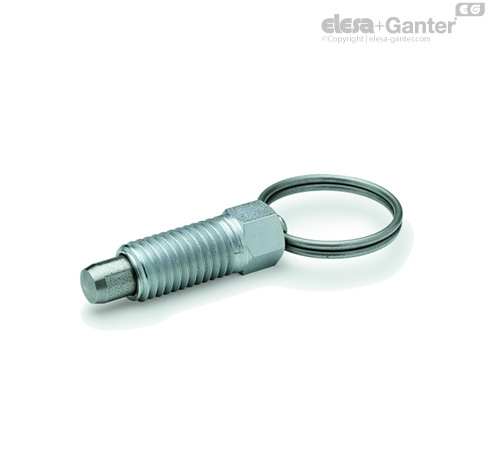

- A: Sa vučnim prstenom, bez kontra navrtke
- AK: Sa vučnim prstenom, sa kontra navrtkom
- B: Bez zaporne brave (dugme), bez kontra navrtke
- BK: Bez zaporne brave (dugme), sa kontra navrtkom
- C: Sa zapornom bravom (dugme), bez kontra navrtke
- CK: Sa zapornom bravom (dugme), sa kontra navrtkom
- D: Sa vučnom ušicom, bez kontra navrtke
- DK: Sa vučnom ušicom, sa kontra navrtkom
- Čelik, pocinkovan, pasiviran u plavoj boji ST
- Izvedba od nerđajućeg čelika, AISI 303 NI
Čivija
nerđajući čelik AISI 303
Opruge
Nerđajući čelik, AISI 14310 LHC
Vučni prsten / vučna ušica
Nerđajući čelik, AISI 14310 LHC
Dugme od plastike termoplastike (poliamid PA)
Informacija
Vijak graničnici od nerđajućeg čelika GN 717 odlikuju se malim dimenzijama. Neosetljivost na greške poravnanja i položaja zapornih otvora omogućava univerzalnu upotrebu ovih vijak graničnika.
Oblik C / CK sa zapornom bravom se koristi ako klip za blokiranje privremeno ne treba da štrči.
Prilikom montaže, maks. momenti pritezanja navedeni u tabeli ne smeju da se prekorače pri zatezanju kontra navrtke.
