Dizajn
Oblik
- A: sa vučnim prstenom, bez zaporne brave
- C: sa vučnim prstenom, sa zapornom bravom

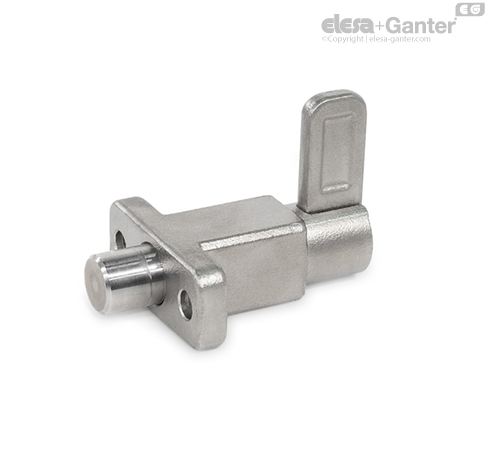

- E: sa klipom, sa zapornom bravom
Vođica
Fino liveni čelik
- Pocinkovano, pasivirano u plavoj boji ZB
- Pocinkovano i sa plastičnom oplatom
Crni, RAL 9005, strukturno mat SW
Vođica
Livenje od nerđajućeg čelika AISI 316 A4
Pocinkovano, pasivirano u plavoj boji (ZB i SW)
- Livenje od nerđajućeg čelika AISI 316 (za A4)
Klip
Čelik, pocinkovan, pasiviran u plavoj boji (ZB i SW)
- Livenje od nerđajućeg čelika AISI 316 (za A4)
Čelik, pocinkovano, pasivirano u plavoj boji (ZB i SW)
- nerđajući čelik, AISI 316 (za A4)
Navojna čivija DIN 915 (oblik A)
- Čelik, pocinkovan (kod ZB i SW)
Potisna opruga
Nerđajući čelik, AISI 316 Ti
Informacija
Kod vijak graničnika GN 722.5 klipom za blokiranje se rukuje pomoću vučnog prstena / klipa. Ovo se vrši ručno, alternativno pomoću sajle ili produžene vučne šipke sa kukama. Verzija ST je koncipirana za primenu u čeličnim konstrukcijama, verzija od nerđajućeg čelika A4 omogućuje upotrebu u naročito agresivnim sredinama.
Oblik sa zapornom bravom se koriste kada klip za blokiranje povremeno ne treba da viri. Da biste to uradili, vučni prsten se okreće u stranu nakon što je čivija uvučena. Žlebovi na gornjoj vođici drže prsten u tom položaju.
Tolerancije dimenzija između čivija i vođice su izabrane tako da je i kod grube primene ili nečistoća zagarantovana sigurnost u radu.
Pričvršćivanje je veoma fleksibilno. Šestougaoni otvori omogućuju upotrebu cilindričnih vijaka DIN 912 i vijaka ili navrtki sa šestougaonom glavom prema DIN 931 odn. DIN 934.
