Dizajn
Oblik
- B: Bez zaporne brave, bez kontra navrtke
- BK: Bez zaporne brave, sa kontra navrtkom
- C: Sa zapornom bravom, bez kontra navrtke
- CK: Sa zapornom bravom, sa kontra navrtkom

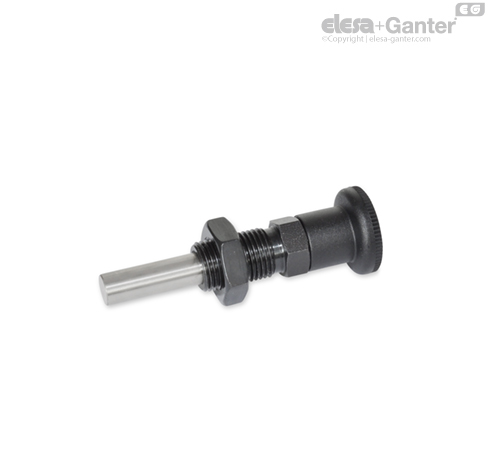

Izvedba od čelika ST

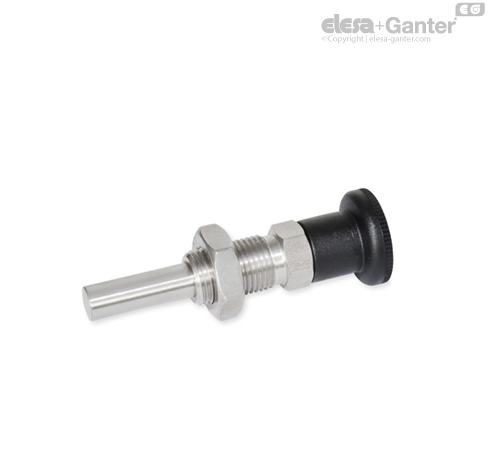

Izvedba od nerđajućeg čelika NI
- Vođica od nerđajućeg čelika, AISI 303
Čivija
nerđajući čelik AISI 303
Vijak sa upuštenom glavom DIN 7991
nerđajući čelik, AISI 304
Informacija
Vijak graničnici GN 817.8 su dizajnirani tako da se specijalne izvedbe klipova za blokiranje mogu ekonomično realizovati i za male količine.
Klipovi za blokiranje se mogu obraditi po potrebi ili proizvesti prema gornjem crtežu. Montaža se vrši pomoću vijka sa upuštenom glavom i stoga se može ponavljati bezbroj puta. Svi delovi se isporučuju u nemontiranom setu.
Oblik C / CK se koristi onda kada klip za blokiranje privremeno ne treba da štrči. U tu svrhu, dugme se nakon uvlačenja čivije okreće za 90°. Urez za zaključavanje drži dugme u tom položaju.
