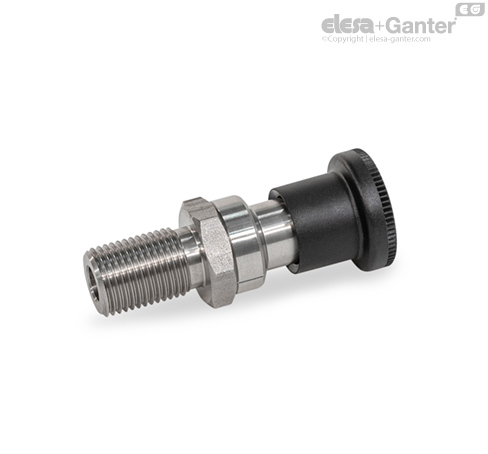

GN 824-C Vijak graničnici sa zapornom bravom, bez kontra navrtke

Vijci graničnici GN 824 imaju klip za blokiranje sa kvadratnim poprečnim presekom i zapornom površinom, spram koje se nalazi iskošenje. Prilikom pomeranja u smeru iskošenja, klip za blokiranje prelazi preko žlebova i ivica, jer pri tome klip za blokiranje pomoću iskošenja ulazi u vođicu. Klip za blokiranje se automatski zaključa na mjestu kada se pomakne prema površini za zaključavanje. Pomoću ručke možete poništiti uskakanje.

Vijci graničnici sa zapornom bravom oblik C/CK se koriste ako klip za blokiranje neko vreme ne treba da uskoči. Da biste to uradili, dugme se okreće za 90° nakon što je čivija uvučena. Ručka ostaje u toj poziciji zahvaljujući urezu.

Kod otpuštene navojne čivije, usmerenje iskošenja može da se podesi bez stepena u opsegu od 360°. To može da se vidi po oznaci na vođici vijka graničnika.

• Pregled modela zasun vijaka za zabravljivanje

• Odstojni prsteni GN 609.5

• ISO prilagođavanja

• Karakteristike plastike

• Karakteristike nerđajućeg čelika



Položaj zaporne površine može da se podešava slobodno za 360°.

Koraci u montaži:

• 1. Otpustite navojnu čiviju pomoću šestougaonog ključa.

• 2. Podesite zapornu površinu na željeni položaj okretanjem ručke.

• 3. Zategnite navojnu čiviju pomoću šestougaonog ključa.
