GN 514 Vijak graničnik sa oprugom za zabravljivanje Čelik

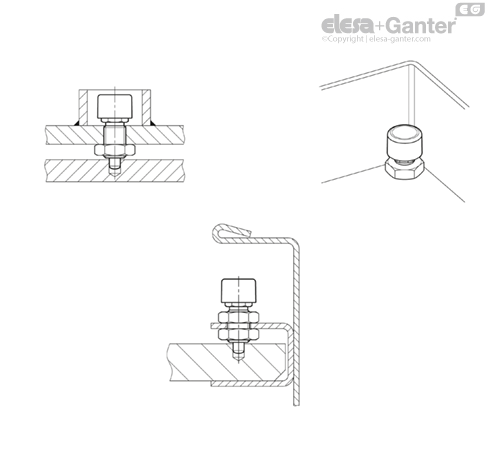

Vijci graničnici sa oprugom za zabravljivanje GN 514 imaju kardioidnu mehaniku, koja je zasnovana na principu funkcionisanja hemijske olovke. Njima se rukuje ponovljenim pritiskom dugmeta, a rukovanje je veoma egronomsko. Zahvaljujući tom principu funkcionisanja, mogu da se koriste i kada je prostor veoma mali i po potrebi se jednostavno mogu zaštititi od nepravilnog rukovanja.

Klip za blokiranje se pritiskom dugmeta najpre dovodi u položaj uskakanja. U tom položaju, kardioidna mehanika blokira automatski. Ponovnim pritiskom dugmeta se odblokira mehanika, tako da se klip za blokiranje nakon puštanja usled opružne sile samostalno uvlači. Klip za blokiranje pri tome ne može da prihvati aksijalne sile i mora da bude lako pokretljiv.

Dizajn od nerđajućeg čelika je zahvaljujući upotrebljenim A4 materijalima pogodna za primene u veoma korozivnim sredinama.

• Pregled modela zasun vijaka za zabravljivanje

• Podaci o kapacitetu opterećenja

• ISO prilagođavanja

• Karakteristike plastike

• Karakteristike nerđajućeg čelika

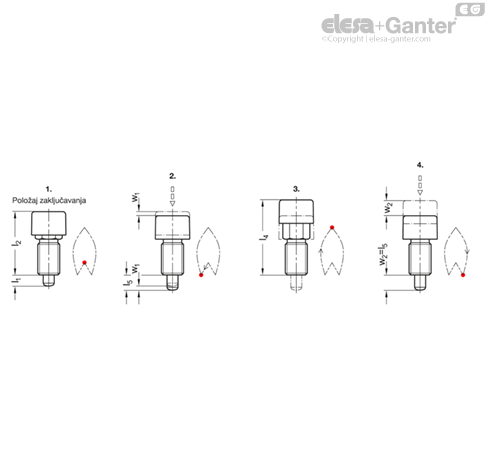

1. U položaju za uskakanje klip za blokiranje viri za l₁ i blokiran je.

2. Pritiska se dugme za w₁ čime se odblokira klip za blokiranje se deblokira.

3. Zatim pritisna opruga uvlači klip za blokiranje i drži se u uskočenom položaju.

4. Pritiska se dugme za w₂ i nakon puštanja se ponovo blokira u položaju za uskakanje.
