Dizajn
Oblik
- A: Sa reflektorskim žlebovima
Indeks
Kućište
Nerđajući čelik, AISI 316 L (A4)
Reflektor
Žlebljenje zavareno u kontrolnom staklu
Transparentni panel od Float stakla
- Guma FPM (Viton®) (indeks 2) Otpornost na temperaturu do 180 °C (Bez opterećenja pritiska)
- Bakar (indeks 3) Otpornost na temperaturu do 300 °C (Bez opterećenja pritiska)
Informacija

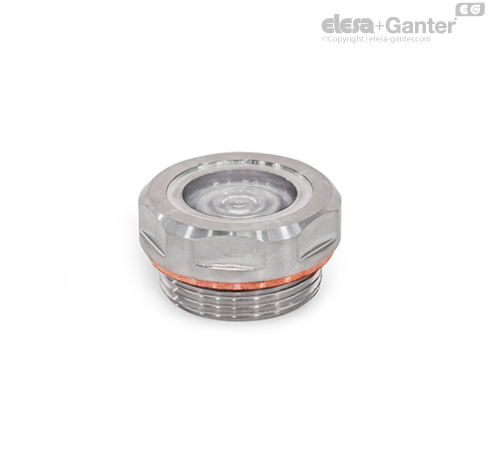

Kontrolna stakla od nerđajućeg čelika GN 7440 opremljena su transparentnim panelom koji je termičkim procesom „stopljen sa metalom“ na kućištu. Pri tome se tečni gas precizno prilagođava konturi kućišta. Staklo se učvršćuje kada se ohladi i kao rezultat toga različiti koeficijenti linearnog širenja dva spojna partnera izazivaju snažno mehaničko prednaprezanje između stakla i metala.
Ovo prednaprezanje čini kontaktna stakla 100% čvrstim i posebno otpornim na dinamičke pritiske i visoke temperature kada se koriste sa tečnim i gasovitim medijima. Pored toga, kontrolno staklo nudi visok nivo sigurnosti, jer se na moguća oštećenja ukazuju malim pukotinama i izbegava se pucanje stakla. Zaptivni prsten je ugrađen u radijalni žleb na ravnoj strani i ne može da se istisne pri pritezanju.
Podaci o radnim pritiscima su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene. Uslovi iz okoline mogu da utiču na navedene vrednosti.
