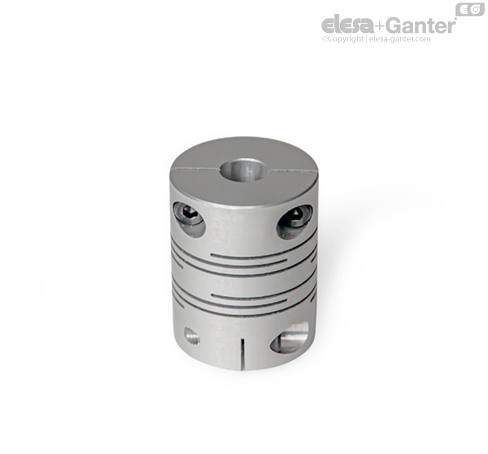

GN 2246-AL Spojnice sa opružnom iglom Aluminijum

Spojnice sa opružnom iglom GN 2246 bez zazora i veoma precizno prenose položaje vratila i obrtne momente. Napravljene su iz jednog dela i zahvaljujući prorezima koji su raspoređeni naizmenično dobijaju veliku torzionu krutost. Montaža spojnica sa opružnom iglom je zahvaljujući steznim glavčinama veoma jednostavna.

Najčešće se koriste kada je potreban precizan prenos položaja i kretanja, npr. u pogonskoj tehnici na sistemima za merenje položaja i na ispitnim mestima.

Izvedba od nerđajućeg čelika se takođe može koristiti u sredinama sa povećanim zahtevima otpornosti na koroziju, npr. u medicinskoj i prehrambenoj tehnologiji na kompjuterizovanim tomografima ili konditorskim mašinama.

• Otvor sa žlebom za ključ

• ISO prilagođavanja

• Karakteristike nerđajućeg čelika

Kao i sve mehaničke komponente, vratila su podložna proizvodnim ili montažnim tolerancijama, koje se po pravilu ne mogu potpuno eliminisati čak ni uz veliki tehnički napor. Ako se ova odstupanja ne uzmu u obzir u projektu, to dovodi do vibracija, buke pri radu, habanja ili oštećenja vratila i njihovih ležajeva. Odgovarajuće spojnice vratila ne samo da su sposobne da efikasno kompenzuju neusklađenost i greške u radu, već i značajno pojednostavljuju montažu, čime se smanjuju ukupni napori. Neusklađenost vratila i greške u radu mogu varirati po ozbiljnosti i svakako ih treba uzeti u obzir pri izboru odgovarajuće spojnice vratila.

Vrsta greške	Šema neusklađenosti
Radijalno: Ose vratila su paralelne, međutim, pomerene su radijalno i ne preklapaju se.
Ugao: Ose vratila ne leže u jednoj ravni, već se seku pod određenim uglom.
Aksijalno: Vratila se pomeraju aksijalno duž ose rotacije.
Rundlauf: Vratila se pomeraju radijalno iz sredine ose rotacije.

Za pravilno pričvršćivanje glavčine spojnice, vratilo se mora montirati prema preporučenoj dubini umetanja vratila l₂ . Dubina umetanja vratila l₂ je navedena u dokumentu sa standardima za odgovarajuću spojnicu vratila. Ako je dubina umetanja premala, vratilo može da isklizne iz spojnice vratila ili se stezna glavčina može slomiti. Ako je vratilo umetnuto suviše duboko, može doći do smetnji u spojnicama vratila, što može dovesti do oštećenja.

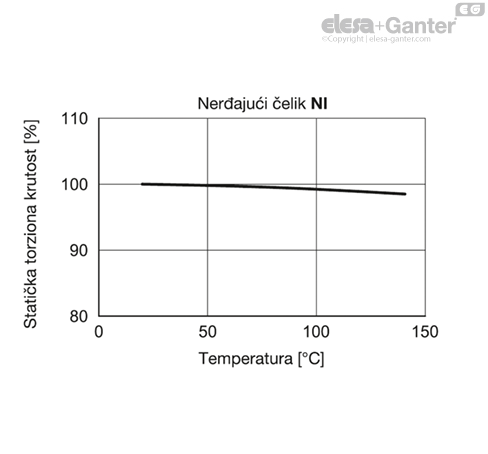

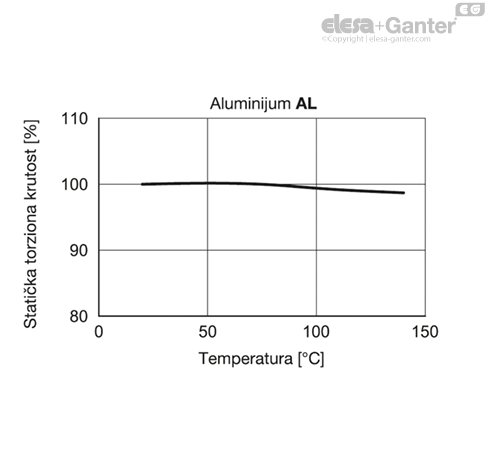

Grafikoni pokazuju promenu statičke torzione krutosti u okviru dozvoljene radne temperature, pod pretpostavkom da je statička torziona krutost 100 procenata na temperaturi od 20°C. Kako temperatura raste, torziona krutost spojnica vratila se smanjuje.

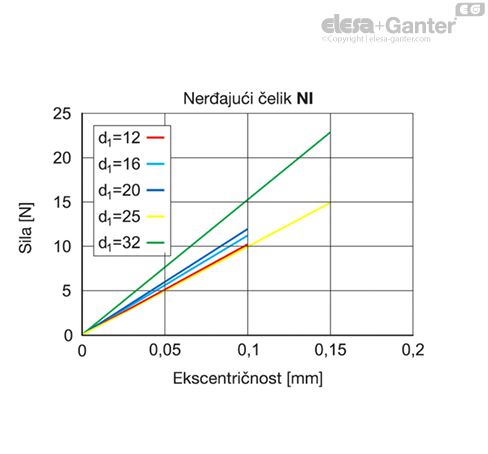

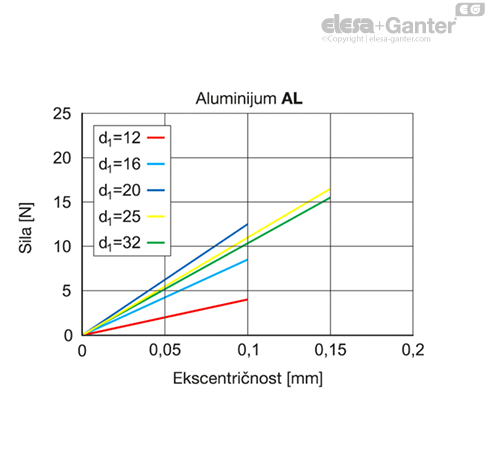

Kod ekscentričnih položaja ugradnje krajeva vratila, spojnica vratila uvek pokušava da se vrati u položaj mirovanja. Sila koja deluje ovde se naziva reaktivna sila. Ako su spojnice vratila ugrađene sa što manjim ekscentricitetom, ekscentrične povratne sile će biti manje. Pored toga, smanjuje se sila koja deluje na ležaj vratila.

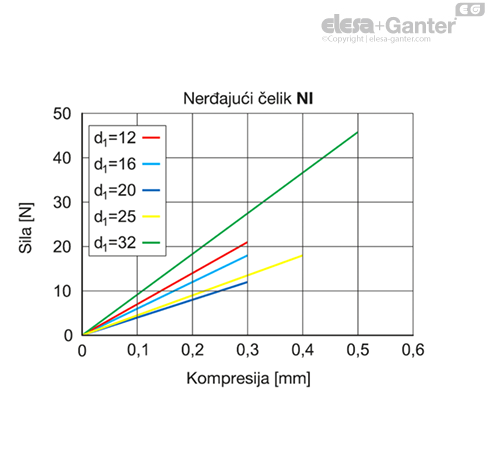

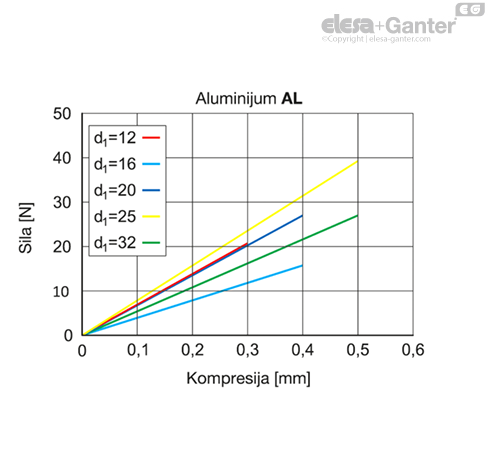

Ako je spojnica vratila pod pritiskom u aksijalnom pravcu, odnosno pod pritiskom, teži da se vrati u položaj mirovanja. Sila koja se suprotstavlja opterećenju pritiska naziva se reaktivna sila. Što je manja kompresija spojnice vratila, to je manja reaktivna sila i aksijalno delujuća sila. Ovo se mora uzeti u obzir prilikom dimenzionisanja spojnice vratila.
