Dizajn
Dizajn od čelika
Oblik
B: Čivija uskočnog osigurača
KL: Čivija sa KL osiguračem za vratilo
SL: Čivija sa SL osiguračem za vratilo
(Samo za d1 = 4...16)
- Pocinkovano, pasivirano u plavoj boji
- Pocinkovano, pasivirano u plavoj boji
Izvedba od aluminijuma
Oblik
- KL: Čivija sa KL osiguračem za vratilo
- SL: Čivija sa SL osiguračem za vratilo
Aluminijum AL
Eloksirano, u crnoj boji
KL / SL osigurači za vratilo
- Pocinkovano, pasivirano u plavoj boji
Dizajn od nerđajućeg čelika
Oblik
- A: Čivija sa sigurnosnim prstenom DIN 471
Nerđajući čelik, AISI 303 NI
Neobrađeno
Sigurnosni prsten DIN 471
Nerđajući čelik
Nemački br. materijala 1.4122
Informacija
Viljuškasti zglobovi GN 751 se sastoje od viljuškaste glave prema DIN 71752 i čivija sa aksijalnom osiguračem za vratilo (oblik KL i SL) ili uskočnim osiguračem (oblik B). Sve izvedbe se mogu montirati i demontirati bez alata.
Za veličinu d1 = 12, DIN izvedba uključuje fini navoj M 12x1,5. U praksi je, međutim, preovladao fini navoj M 12x1,25. Kod DIN 71752 Nije predviđeno za veličinu d1 = 20.
Na zahtev
Viljuškasta glava prema DIN 71752 Sa d1 = 25, 30, 35, 42 i 50 (samo u izvedbi od čelika)
Tehnička informacija
Izvedbe viljuškastih zglobova

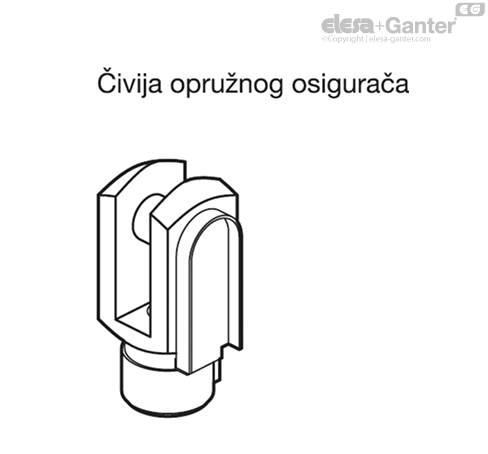

Čivija uskočnog osigurača se jednostavno montira i demontira. Zbog toga je posebno pogodna za primene koje zahtevaju često otpuštanje zglobnih spojeva.
KL zaustavni prsten vratila se može montirati i demontirati bez alata, odnosno ručno.

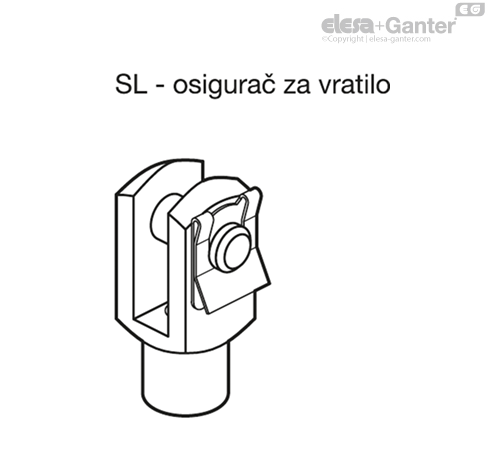

Za demontažu SL zaustavnog prstena vratila potreban je alat (npr. odvijač). Zbog toga je bolje obezbeđeno.
