Dizajn
Oblik
- R1: Desni navoj, rukavac vratila na jednoj strani
- R2*: Desni navoj, rukavac vratila na obe strane
- L1*: Levi navoj, rukavac vratila na jednoj strani
- L2*: Levi navoj, rukavac vratila na obe strane
Vodeća cev DIN 2391
Čelik, hromiran SCR
Završni delovi / klizači
Aluminijum
U crnoj boji, RAL 9005, strukturno mat
- Pričvrsne/montažne površine
Obrađeno, Neobrađeno
- Tačnost položaja ±0,2 mm / 300 mm hoda
Vodeća navrtka
topovski metal
Cilindrični vijci DIN 912
Čelik, pocinkovan
Šestougaona navrtka DIN 985
Čelik, pocinkovan
samozaključujući sa poliamidnim prstenom
Informacija
Pored standardne dužine hoda duplih lineranih jedinica GN 491 navedene u tabeli, moguće je realizovati svaki hod unutar maksimalnih dužina hoda.
Da bi se izmerilo podešavanje ili pozicioniranje klizača, mogu da se ugrade digitalni indikatori pozicije.
Mogućnosti za pričvršćivanje završnih delova
Horizontalno sa vijcima za navoj d4 ili otvor d5
Vertikalno
Spolja, sa vijcima za navoj d3
Iznutra, sa vijcima za otvor d6
Iznutra, sa vijcima za otvor d5 / d7

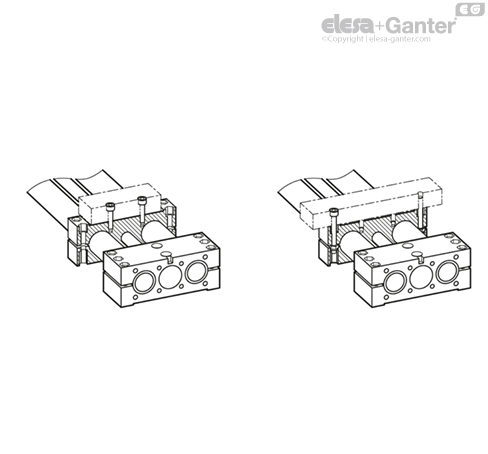

Mogućnosti za pričvršćivanje na klizačima
Pričvršćivanje vijcima za navoj d4 ili otvor d5
Ugradnja indikatora pozicije u ručnog točka
Upotreba montažnog seta, indikatora pozicije i ručnog točka

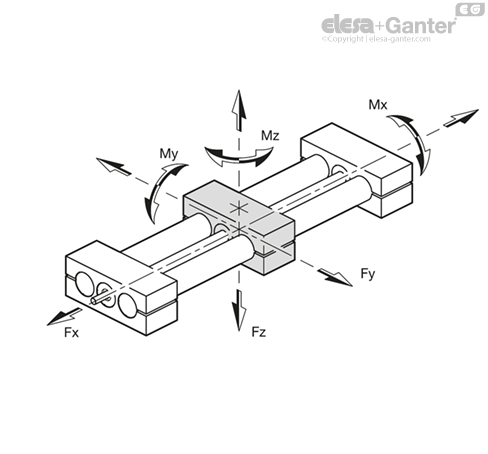

Dodatne napomene / Opterećenje
| d | Fx in N | Fy in N | Fz in N | Mx in Nm | My in Nm | Mz in Nm |
| - | - | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - |
| 18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
| 30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
| 40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 180 | 150 | 140 | 170 |
| 50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
| 60 | 2700 | 69000 | 5700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |
Kod navedenih sila Fy i Fz, dolazi do izgiba vodeće cevi od oko 0,5 mm.
Br. artikla
Klizač se pomera pomoću vretena trapezastog navoja sa kugličnim ležajem. Vode ga dve paralelne, hromirane cevi. Tako se ostvaruje velika otpornost i linearna jedinica može prihvatiti velike momente savijanja.
Kod duplih linearnih jedinica GN 492 dva klizača se povezuju adapterskom pločom čime se moguće primene proširuju.
Ove duple linearne jedinice su dizajnirane za ručno rukovanje (ručni točak). Međutim, uz odgovarajuće podmazivanje, mogu postići i broj obrtaja vretena do 250 o/min.
Preciznost pozicioniranja je 0,2 mm / 300 mm hoda, zazor pri promeni pravca je maksimalno 0,1 mm.
Za merenje pomeranja odn. pozicioniranja mogu da se montiraju digitalni indikatori pozicije DD52R/ DD51/ DD52R-E/ DD51-E Potrebni produžetak rukavca vratila je moguć zahvaljujući montažnom setu GN 491.1.
Dizajn
Duple linearne jedinice GN 491 / GN 492 sa desnim ili levim navojem, rukavac vratila na jednoj ili obe strane.
