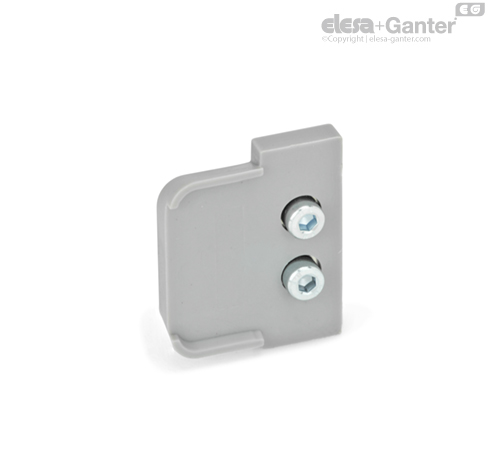

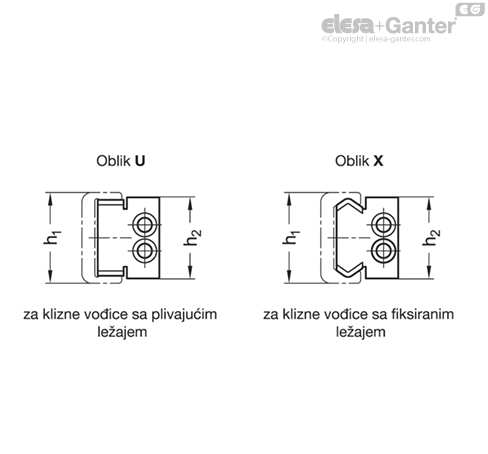

GN 2428-U Graničnik za klizne vođice sa plivajućim ležajem

Graničnici GN 2428 pružaju zaštitu od naslaga prljavštine na kliznoj vođici i kliznim točkićima.

Kod veličine h1 = 18, graničnik je pričvršćen samo centralnim vijkom.

Vijci si uključeni u obim isporuke.

• Vođice za klizne točkiće

Vođice za klizne točkiće omogućavaju pouzdano i ekonomično linearno kretanje konstrukcionih grupa. Odlikuju se radom koji ne zahteva često održavanje, dugim radnim vekom, dinamičkim i tihim hodom. Zahvaljujući ovim karakteristikama, vođice za klizne točkiće predstavljaju nezamenjive komponente za efikasne i bezbedne uređaje i sisteme sa niskim energetskim zahtevima.

Program obuhvata sve komponente potrebne za konstrukciju vođica za klizne točkiće koje su kompaktne i jednostavne za montažu. U principu, sve vođice za klizne točkiće se sastoje od spoljašnje klizne vođice u kojoj se pomeraju unutrašnji klizni točkići, odn. nosači točkića.

Klizne vođice su osnova vođica za klizne točkiće. Mogu biti projektovane kao verzija sa fiksnim ili plutajućim ležajevima, pri čemu varijanta sa fiksnim ležajem vodi točkiće koji se kreću unutar šine na dva nivoa, dok klizna vođica sa plivajućim ležajem to čini samo na jednom nivou. Kombinovanjem obe verzije mogu se nadoknaditi postojeće greške poravnanja i paralelizma u susednoj konstrukciji. Složeni pripremni radovi kroz preciznu obradu okolnih delova mogu se na ovaj način minimizirati. Obe verzije šine se mogu pričvrstiti na dva načina: Dostupni su cilindrični upuštači sa vijcima sa ravnom glavom ili 90° za samocentrirajući sklop.

Nosači točkića su dostupni u 3 dizajna koja se razlikuju na osnovu radijalne ili aksijalne mogućnosti montaže, materijala i stepena zaptivenosti. Svi nosači točkića imaju 3 klizna točkića, pri čemu se srednji klizni točkić isporučuje sa ekscentrično podesivim oslonim delom vratila za utvrđivanje zazora, odn. prednaprezanja unutar klizne vođice. U zavisnosti od verzije klizne vođice, na oba kraja nosača točkića nalazi se odgovarajući graničnik.

Klizni točkići imaju sličnu strukturu kao kuglični ležajevi sa dubokim želbom, neodvojivi osloni deo vratila služi za pričvršćivanje.

Za specijalne primene, klizni točkići i graničnici mogu da se isporuče u zasebnim standardima nezavisno od nosača točkića.

Sve izvedbe su dostupne u nominalnim veličinama kliznih vođica h₁ = 18, 28, 35 i 43 mm. Pored standardnih verzija, mogu da se isporuče u dužinama do 3600 mm u jednom komadu ili kao kombinovane klizne vođice za individualne zahteve.



Da bi se garantovala maksimalna fleksibilnost, linearne vođice se sastoje od dolenavedenih sastavnih delova. U zavisnosti od zahteva, dostupne su odgovarajuće sastavne komponente zažljenog kvaliteta. S obzirom na to da linearne vođice i nosači točkića moraju zasebno da se montiraju kod velikog broja izvedbi, ovo proizvodi se ne sastavljaju i isporučuju se u zasebno upakovanom stanju.

Na zahtev se mogu isporučiti i kompletno unapred montirane vođice za klizne točkiće koje se sastoje od kliznih vođica GN 2422 i nosačima točkića GN 2424.



Tolerancija kod montiranih vođica za klizne točkiće

Kod kombinacije kliznih vođica GN 2422 i nosačima točkića GN 2424 rezultiraju sledeće dimenzije/tolerancije.

Ukoliko se koriste više nosača točkića u jednoj kliznoj vođici, može doći do odstupanja x između nosača točkića koji mora da se dodata dimenziji h₂.

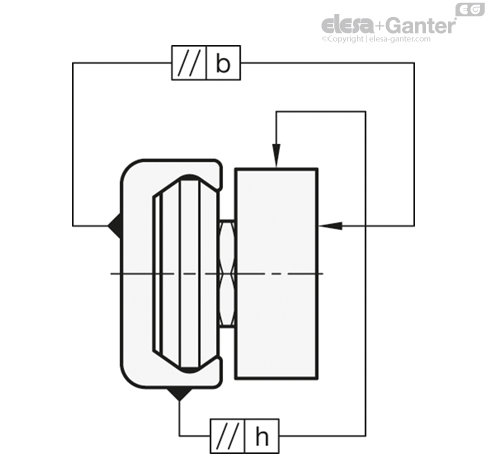

Preciznost vođenja





Dozvoljeno odstupanje visine

Princip fiksnog i plivajućeg ležaja obezbeđuje kompenzaciju neusklađenosti u podkonstrukciji. Međutim, pri upotrebi kliznih vođica oblika UV / UT i XV / XT, određene granične vrednosti ne smeju da se prekorače. Tabela u nastavku prikazuje maksimalni dozvoljeni ugao visinskog odstupanja šina sa fiksnim i plivajućim ležajem. Treba napomenuti da dostizanje navedenih vrednosti rezultira smanjenjem nosivosti za 30%.

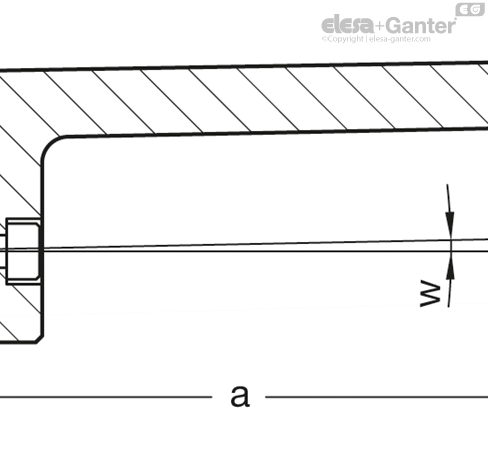

Za izračunavanje h₂ treba koristiti sledeću kalkulaciju: h₂ = a x tan w, sa tabelom vrednosti za w u nastavku.

Primer: h₁ = 43, a = 650 mm, w maks. = 0.171°

h₂ = 650 mm x tan 0,171° = 1,94 mm



Dozvoljeno odstupanje širine

Pomoću kliznih vođica sa fiksnim i plivajućim ležajem moguće je izjednačiti ugaonu grešku i devijaciju montažne površine. Dozvoljena devijacija kliznih točkića i nosača točkića na kliznim vođicama oblika UT i UV data je informacijama za x i z. Referenca je nominalna sredina radnje površine b_m.

Preko celokupne dužine klizne vođice, moguće je izjednačiti paralelnu ili ugaonu grešku koja odgovara devijaciji zbriga vrednosti za x i z.

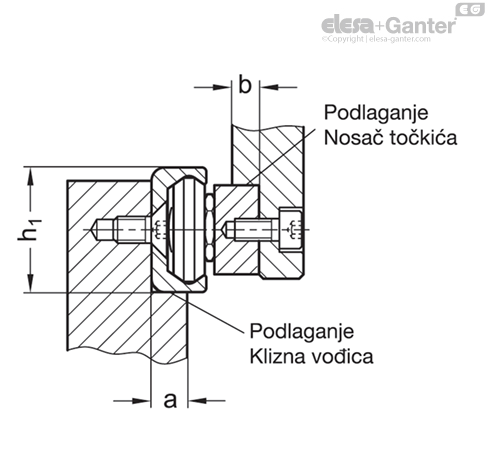

Potporne širine



Obrtni moment pritezanja

Prilikom upotrebe cilindričnih upuštenih otvora kod kliznih vođica oblika UT i XT, potrebno je proveriti da li su montažni otvori površine zavrtanja dovoljnu upušteni.

Pri tome je potrebno da se pridržavate navedenog obrtnog momenta pritezanja vijaka sa ravnom glavom.





Brzina kretanja

Podmazivanje

Kada ubacite nosač točkića u kliznu vođicu, preporučuje se da, pomoću četke, podmažete radne površine šina mazivom visokih performansi za linearne vođice, npr. Klüberplex BE 31-222.

Potrebno je redovna provera uljnog filma na zaprljanost, npr. od opiljaka.

Pri vidljivom oštećenju ili jasne promene boja materijala šarke, šinu i točkiće treba očistiti čistom krpom i podmazati.

Ponovno podmazivanje je obično potrebno jednom godišnje ili nakon 100 km radnog veka.

Temperature primene

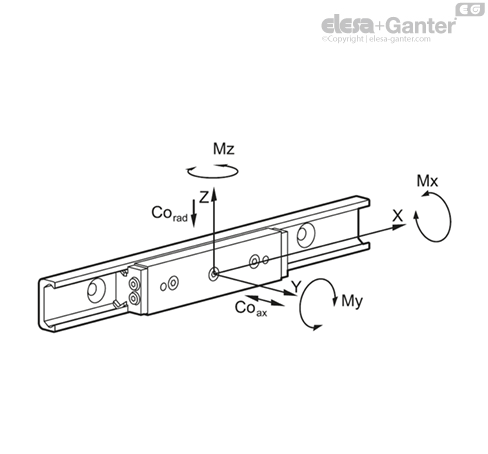

Opterećenje

Raspoloživi prostor za ugradnju, željeni način ugradnje i opterećenje koje treba apsorbovati su odlučujući za izbor odgovarajuće vođice za klizne točkiće. Dolenavedene vrednosti služe kao vodič pri izboru odgovarajućih nosača točkića, odn. odgovarajućih kliznih točkića.

Podaci o kapacitetu opterećenja su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu. Da li je proizvod pogodan za odgovarajuću primenu, korisnik mora odrediti u svakom pojedinačnom slučaju. Uticaji okoline i starenje mogu uticati na navedene vrednosti.

1. Uverite se da su radne površine i klizni točkići čisti.

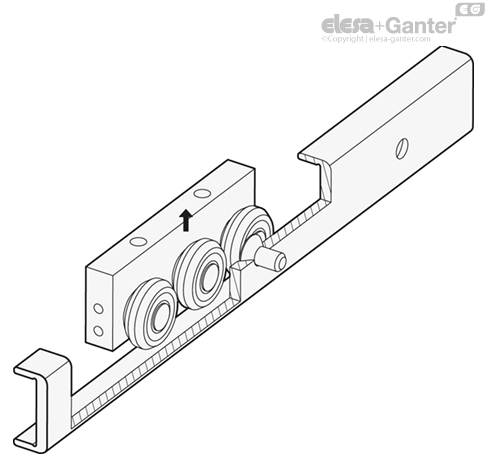

2. Pričvrsni vijak srednjeg, ekscentričnog i podesivog kliznog točkića blago olabavite i umetnite nosač točkića bez isporučenih graničnika u kliznoj vođici (u tu svrhu, pogledajte tačku 4 i 6).

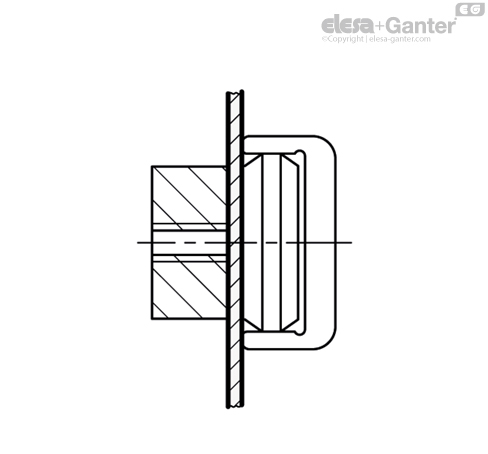

3. Pozicionirajte nosač točkića na kraj klizne vođice. Kod kliznih vođica sa plivajućim ležajem tipa UT i UV, potrebno je da postavite tanku, stabilnu podlogu (npr. viljuškasti ključ ili lisnato merilo) ispod krajeva tela nosača točkića i klizne vođice kako biste osigurali paralelno pozicioniranje nosača točkića na ravnim radnih površinama.

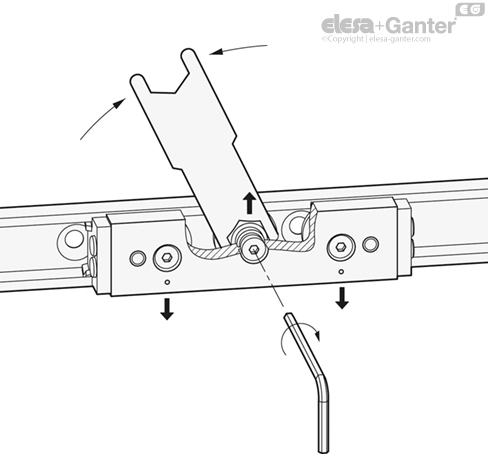

5. Okretanjem viljuškastog ključa u smeru kretanja kazaljki na satu, klizni točkić koji treba podesiti se pritiska uz gornju radnu površinu, čime se stvara bezzazorno podešavanje nosača točkića. Potrebno je izbegavati veliko prednaprezanje, jer to dovodi do povećanja trenja i smanjenja radnog veka.

6. Dok viljuškastim ključem pridržavate tačan položaj oslonog dela vratila, možete umereno da pritegnete pričvrsni vijak. Tačan moment pritezanja će se naknadno proveriti.

7. Naosač točkića pomerite u kliznu vođicu i proverite da li je zazor/blago prednaprezanje konstantno preko celokupne dužine klizne vođice. Kretanje treba da bude lako, a nosači točkića ne bi trebalo da imaju zazor na kliznoj vođici ili da budu napeti.

8. Sada čvrsto pritegnite pričvrsni vijak navedenim momentom pritezanja koji je prikazan u tabeli, pri čemu viljuškasti ključ ponovo drži ugaonu poziciju kliznog točkića.



9. Sada montirajte graničnike, a kod nosača točkića tipa N takođe i uzdužnu zaptivku. Zato treba izvaditi nosač točkića iz šine.

10. Pre ponovne upotrebe nosača točkića, uverite se da je na radnim površinama/kliznim točkićima naneto odgovarajuće mazivo visokih performansi za linearne vođice.
