Pored standardne dužine hoda lineranih jedinica GN 293 navedene u tabeli, moguće je realizovati svaki hod unutar maksimalnih dužina hoda.
Unutar programa za spojnice cevastog profila dostupne su različite komponente radi pričvršćivanja linearnih jedinica i demontaže klizača.
Da bi se izmerilo podešavanje ili pozicioniranje klizača, mogu da se ugrade digitalni ili analogni indikatori pozicije. Pored toga, vodeća cev može da se opremi uzdužnom skalom.

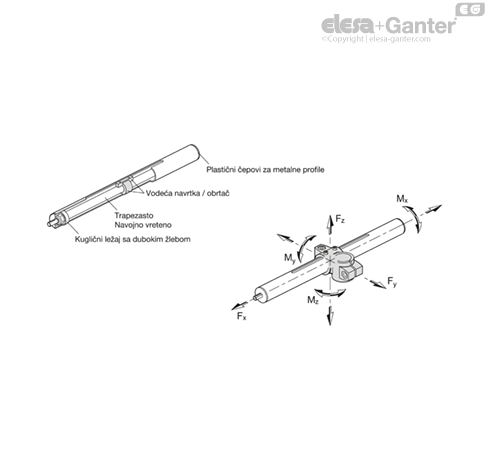

Podaci o opterećenju važe za linearne jedinice GN 291, GN 292, GN 293 od čelika (SCR) ili nerđajućeg čelika (NI). Kod navedenih sila Fy i Fz, dolazi do izgiba vodeće cevi od oko 0,5 mm.
Br. artikla
Vodeća navrtka se pomera aksijalno preko vretena trapezoidnog navoja sa kugličnim ležajem linearnih jedinica. Zahvatnik obezbeđuje osiguranje od okretanja i vezu do različitih klizača. Linearne jedinice su dizajnirane za ručno rukovanje (ručni točak).Preciznost pozicioniranja je 0,2 mm / 300 mm hoda, zazor pri promeni pravca je maksimalno 0,1 mm.Vodeće cevi su dostupne u izvedbi od hromiranog čelika (SCR) ili od nerđajućeg čelika (NI). Izrađuju se uz opseg tolerancije preciznih čeličnih cevi DIN 2391 ili DIN 2462.Unutar programa za spojnice cevastog profila dostupne su različite komponente radi pričvršćivanja linearnih jedinica i demontaže klizača.Pored toga, moguća je ugradnja digitalnih indikatora pozicije (DD52R / DD51) radi merenja podešavanja, odn. pozicioniranja.Za primene u kojima se javljaju veliki torzioni momenti, poželjnije je koristiti linearne jedinice od četvorougaone cevi ili duple linearne jedinice.Za cevi pravougaonog preseka su iz programa spojnica za cevi dostupne različite komponente.Pri tome se stvaraju koordinatni stolovi od dva elementa, što ne postavlja dodatne zahteve za preciznost cevi pravougaonog preseka.
za standardne dužine hoda l1 linearnih jedinica GN 291
Prečnik linearnih jedinica
l1
l2
l3
z
Posmak
(Standard lengths)
Dužina skale odn. najveći broj
18
65
82.5
147.5
90
18
165
82.5
247.5
190
18
265
82.5
347.5
290
30
100
122.5
222.5
120
30
150
122.5
272.5
120
30
200
122.5
322.5
220
30
300
122.5
422.5
320
40
70
142.5
217.5
90
40
170
142.5
317.5
190
40
220
142.5
367.5
240
40
270
142.5
417.5
290
40
320
142.5
467.5
340
50
65
147.5
217.5
90
50
115
147.5
267.5
190
50
215
147.5
367.5
240
50
265
147.5
417.5
290
50
315
147.5
467.5
340
60
220
182.5
402.5
240
60
720
182.5
902.5
740
Dizajn
Skala ugravirana laserskom preciznošću
Informacija
Skale za dužinu GN 299 oblika A i B se obično koriste u kombinaciji sa linearnim jedinicama GN 291 i GN 291.1, a oblici C i D kod linearnih jedinica GN 292 i GN 293.
Skale za dužinu mogu da se poruče zajedno sa linearnim jedinicama i.
