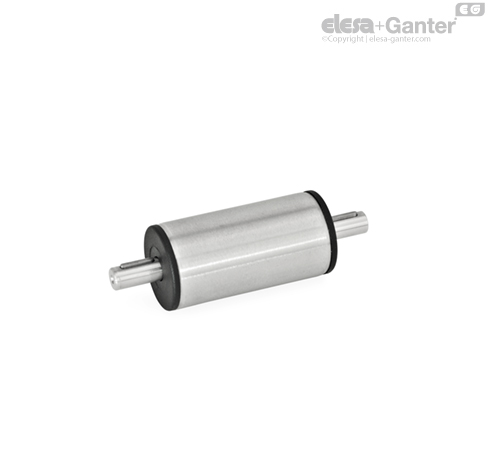

GN 391-NI Pogonske/prenosne jedinice Nerđajući čelik

Prenosne jedinice GN 391 se generalno koriste u kombinaciji sa linearnim jedinicama: Koriste se za prenos obrtnog kretanja za aktiviranje linearnih jedinica na drugu ili dalju tačku.

Poseban slučaj je prenosna jedinica standardne dužine l1: Koristi se, zajedno sa koničnim prenosnikom, za okretanje aktivacione ose linearne jedinice (ručni točak) za 90°.

Kao kod linearnih jedinica, moguća je ugradnja digitalnih indikatora pozicije.

• Kuglične/ručne točkove, spojnice cevastog profila i pribor potreno je poručiti zasebno.

• ISO prilagođavanja

• Karakteristike nerđajućeg čelika

• Primeni primene za prenosne jedinice



Dve linearne jedinice koje se kreću paralelno GN 291  međusobno povezani prenosnom jedinicom GN 391.

Ručni točak je povezan sa sistemom preko ugaonog kućišta GN 298-V sa ugrađenim konusnim zupčanicima GN 297 i dodatnom prenosnom jedinicom GN 391 u položaju tako da je pod pravim uglom u odnosu na ose kretanja.



Dva klizača GN 146.1 se pomeraju paralelno. U tu svrhu, dve linearne jedinice GN 291 su povezane jedna sa drugom preko prenosne jedinice GN 391.

Ručni točak je povezan sa sistemom preko T prenosnika/koničnog prenosnika GN 298-T / -W sa ugrađenim konusnim zupčanicima GN 297 i dodatnom prenosnom jedinicom GN 391, paralelno u odnosu na osovine kretanja.
