Dizajn
Indeks
2: sa DIN 912 cilindričnim zavrtnjima od nerđajućeg čelika
Aluminijum
Plastificiran
Crni, RAL 9005, strukturno mat SW
Klizni umetak
Plastika (PTFE)
Cilindrični vijci DIN 912
Nerđajući čelik, AISI 304
Šestougaona navrtka DIN 985
Nerđajući čelik, AISI 304
samozaključujući sa poliamidnim prstenom
Informacija

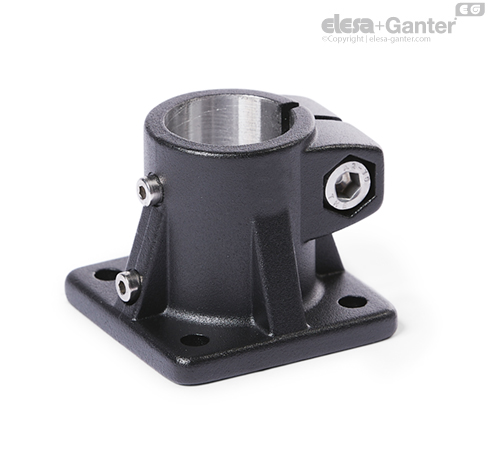

Stope cevaste vođice GN 163.1 su zasnovane na spojnicama cevastog profila za stope. Veza sa drajverom linearne jedinice se uspostavlja pomoću dodatnih otvora za pričvršćivanje. Otvori sa oznakom G su opremljeni kliznim umetcima.
Radni zazor otvora za vođenje z se može podesiti preko tačaka zavrtnja d1 ili se nosač može stegnuti nakon podešavanja.
