Dizajn
Oblik
- OZ: bez umetka za centriranje (ravan)
- MZ: sa umetkom za centriranje
- AV: sa spoljnim ozubljenjem
- IV: sa unutrašnjim ozubljenjem
Indeks
2: sa DIN 912 cilindričnim zavrtnjima od nerđajućeg čelika
Aluminijum
Plastificiran
Crni, RAL 9005, strukturno mat SW
Klizni umetak
Plastika (PTFE)
Cilindrični vijci DIN 912
Nerđajući čelik, AISI 304
Šestougaona navrtka DIN 985
Nerđajući čelik, AISI 304
samozaključujući sa poliamidnim prstenom
Informacija

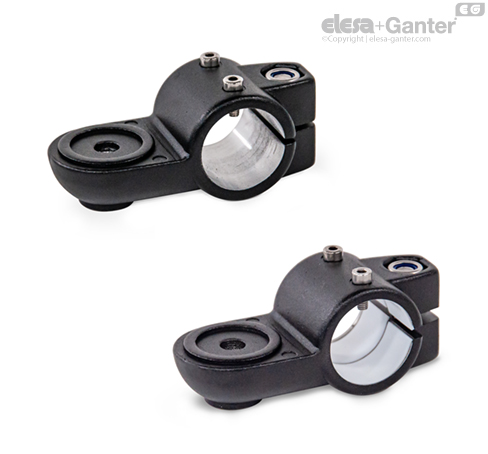

Ušica cevaste vođice GN 278.1 na osnovu ušica cevastog profila. Veza sa zahvatnikom linearne jedinice se uspostavlja pomoću dodatnih otvora za pričvršćivanje. Otvori sa oznakom G su opremljeni kliznim umetcima.
Radni zazor otvora za vođenje z se može podesiti preko tačaka zavrtnja d1 ili se nosač može stegnuti nakon podešavanja.
Ako stezanje treba da se odvija brzo i bez alata, cilindrične matice se mogu zameniti podesivim zateznim ručicama GN 911 koja je navedena u tabeli kao pribor.
