Dizajn
Br. indeksa
2: Sa 2 cilindrična vijka od nerđajućeg čelika DIN 912
Izvedba od aluminijuma
Plastificiran
Crni, RAL 9005, strukturno mat SW
Dizajn od nerđajućeg čelika
Nerđajući čelik, AISI CF-8 NI
mat peskiran
Samo sa kliznim umetkom
Klizni umetak
Plastika (PTFE)
Cilindrični vijak DIN 912
Nerđajući čelik, AISI 304
Šestougaona navrtka DIN 985
Nerđajući čelik, AISI 304
samozaključujući sa poliamidnim prstenom
Informacija

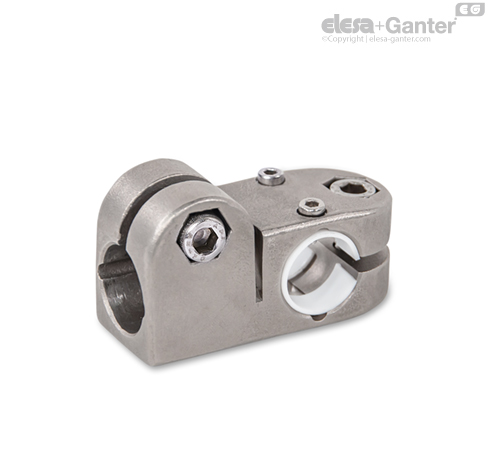

Ugaoni klizači GN 191.1 su napravljeni na osnovu ugaonih spojnica cevastog profila. Veza sa drajverom linearne jedinice se uspostavlja pomoću dodatnih otvora za pričvršćivanje. Otvori sa oznakom „G” su opremljeni kliznim umetcima.
Radni zazor otvora za vođenje z2 se može podesiti preko tačaka zavrtnja d1 ili se nosač može stegnuti nakon podešavanja.
Ako stezanje treba da se odvija brzo i bez alata, cilindrični vijci se mogu zameniti podesivim zateznim ručicama GN 911 / GN 911.3 kao što je navedeno u tabeli kao pribor.
