Dizajn
Oblik
Indeks
- 4: sa dve zatvorene matice od nerđajućeg čelika DIN 917
nerđajući čelik, AISI CF-8
mat peskiran
Klizni umetak
Plastika (PTFE)
Torban vijci DIN 603
Nerđajući čelik A2
Zatvorene matice DIN 917 / podloške
Nerđajući čelik A2
Plastika (poliacetal POM)
Silikon, 40 ... 60 Shore A
Informacija

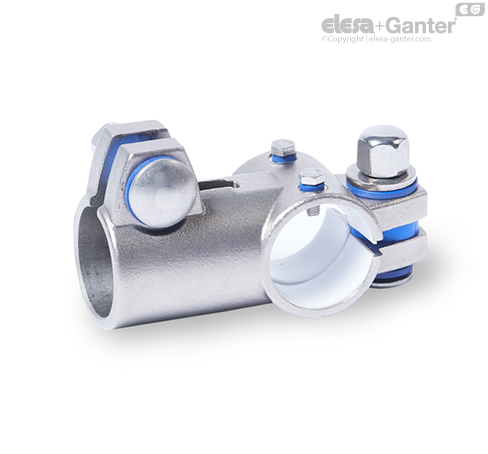

Ugaona cevaste vođice GN 192.15 na osnovu ugaonih cevastog profila. Veza sa zahvatnikom linearne jedinice se uspostavlja pomoću dodatnih otvora za pričvršćivanje. Otvori sa oznakom G su opremljeni kliznim umetcima.
Radni zazor otvora za vođenje z2 se može podesiti preko tačaka zavrtnja d1 ili se nosač može stegnuti nakon podešavanja. Oblik B je opremljen zaptivkama na mestima zavrtnja
Ako stezanje treba da se odvija brzo i bez alata, zatvorene matice se mogu zameniti podesivim zateznim ručicama GN 911.3 kao što je navedeno u tabeli kao pribor.
