Dizajn
Oblik
- Oblik R: Sa vijak graničnikom
- OblikD: Sa potisnim elementom sa oprugom
Aluminijum
Plastificiran
Crni, RAL 9005, strukturno mat SW
Elementi za pričvršćivanje/prenos
- Cilindrični vijci DIN 912
- Šestougaona navrtka DIN 985
Nerđajući čelik, AISI 304
Vijak graničnik GN 717, oblik CK
Potisni element sa oprugom GN 615.9, oblik KN
- Sa kontra navrtkom od nerđajućeg čelika ISO 4035
Informacija

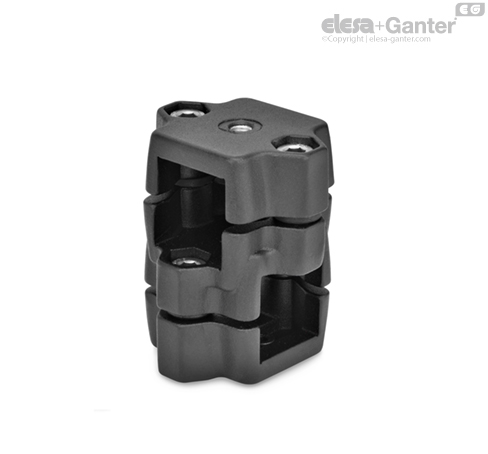

Sa unakrsnim klizačima za zabravljivanje GN 134.7 mogu jednostavno i brzo da se postignu stalno potrebni položaji na cevastom profilu pravougaonog preseka. Potrebni otvori za oblik R ili upuštače za oblik D korisnik mogu se napraviti prema uputstvima za projektovanje ili se mogu kupiti kao cevasti profili sa zapornim otvorima potpuno obrađenim GN 990.1 .
Ako stezanje treba da se odvija brzo i bez alata, cilindrični vijci na mestu zavrtanja z se mogu zameniti zateznim ručicama GN 911 kao što je navedeno u tabeli kao pribor. Čaure za centriranje u prolaznim otvorima eliminišu aksijalni zazor između donjih i gornjih delova klizača za zabravljivanje.
Unakrsni klizači za zabravljivanje GN 134.7 su dostupni sa nemontiranim vijkom graničnikom (oblik R) ili amortizujućim potisnim elementom (oblik D). Oblik G sa navojem je univerzalno pogodan za specifične primene.
Informacije o konstrukciji
Četvorougli klizača za zabravljivanje su usklađeni sa cevastim profilima GN 990. Korisnik može da ih opremi zapornim otvorima (B ili S) prema dimenzijama navedenim u tabeli.
Cevasti profili sa zapornim otvorima dostupni su kao cevi isečene na dužinu i spremne za ugradnju GN 990.1 .
| S Četvorougao V | d6 + 0,3 otvor B (za oblik R) | d7 +0,3 spust S (za oblik D) | Za klizače za zabravljivanje |
| V 25 | B 5 | S 2.5 | V 25 |
| V 30 | B 5 | S 2.5 | V 30 |
| V 40 | B 8 | S 4.5 | V 40 |
| V 50 | B 8 | S 4.5 | V 50 |
