GN 1490 Vođice za klizne točkiće Čelik

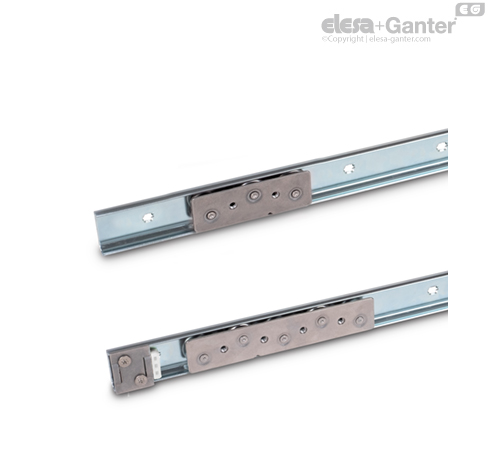

Vođice za klizne točkiće GN 1490 se najčešće ugrađuju u paru u horizontalnom položaju vertikalno (kao što je prikazano) ili upravno. Koriste se kada treba da se izvedu jednostavna, linearna kretanja, na primer u tehnologiji automatizacije ili u automobilskoj i mašinskoj tehnici.

U kombinaciji sa nosačima točkića usklađenim sa kliznim vođicama, mogu da se ostvare optimalna prelazeća svojstva zajedno sa minimalnim održavanjem. Sistem je odmah spreman za upotrebu nakon umetanja nosača točkića.

Vođice za klizne točkiće se sastoje od jedne klizne vođice, jednog ili dva nosača točkića i izabranog broja krajnjih graničnika. Isporuka se vrši u nemontiranom stanju. Klizna vođica se može uraditi na levoj ili desnoj strani primene. Prilikom ugradnje nosača točkića, potreno voditi računa o smeru prijema opterećenja (zarez za obeležavanje). Moraju se poštovati napomene o podmazivanju i održavanju.

• Druge dužine kliznih vođica (do 3.994 mm)

• Druga rastojanja između otvora / površine

Montažni otvori, pričvrsni vijci

Prilikom montaže moraju se koristiti svi uzdužni otvori predviđeni za pričvršćivanje klizne vođice ili pričvrsnog navoja na nosaču točkića. Na taj način se osigurava da sile nastale od maks. kapaciteta opterećenja F_L / F_A mogu sigurno da se prenose na okolnu konstrukciju. Izuzimanje pričvrsnih vijaka znatno smanjuje opterećenje. Nisu prikazani dodatni otvori na kliznim vođicama koji zavise od proizvodnje.

Za pričvršćivanje nosača točkića mogu da se koriste različiti vijci sa veličinom navoja M5. Odstupajući od ovoga, izvršite montažu klizne vođice pomoću vijaka navadenih u tabeli. Generalno se preporučuje upotreba vijaka proizvodne klase 8.8 uz pridržavanje navedenog obrtnog momenta pritezanja. Za priložene vijke sa upuštenom glavom krajnjih graničnika, predviđen je maks. obrtni moment od 4-5 Nm, tako da se dostiže najveća sila držanja bez deformisanja kliznih vođica.

Unapred montirane zaustavne gume se automatski stežu vijcima sa upuštenom glavom i na taj način ublažavaju udarce nosača točkića u odgovarajućoj krajnjoj poziciji.

Podmazivanje i održavanje

Pre prve upotrebe, klizne vođice moraju biti podmazane mašću za valjkaste ležajeve. Kao mast za podmazivanje može da se koristi npr. Cassida Grease GTX 2, Shell Gadus S2 V220 odn. Alvania EP 1 ili Klüberplex BE 31-222. Po potrebi, u prehrambenom ili farmaceutskom sektoru potrebno je koristiti masti za podmazivanje klase H1 i više koje su u skladu sa FDA. Mast treba ravnomerno rasporediti po celoj dužini šine četkom.

Nakon 50.000 ciklusa, šine treba očistiti čistom krpom i ponovo podmazati. Ukoliko postoji opasnost od zaprljanja, intervali održavanja moraju biti češći. U principu, međutim, potrebno je izbegavati zaprljanja upotrebom odgovarajućih prekrivki ili optimalnim pozicioniranjem vođica za klizne točkiće.

Prilikom konstrukcije i montaže vođica za klizne točkiće moraju da se poštuju sledeće napomene za ugradnju.

Tako se tokom dugog perioda osigurava jednostavan i miran rad koji ne dovodi do habanja i trajna funkcija.

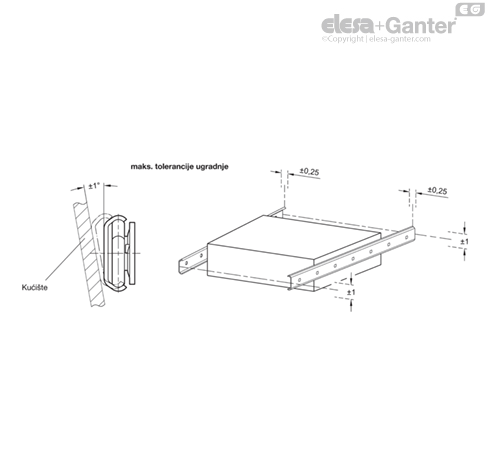

• Montažne površine vođica za klizne točkiće (klizne vođice i nosači točkića) moraju da budu usmerene međusobno ravno, paralelno i pod pravim uglom kao i ispravno u odnosu na položaj. Ako koristite graničnike, pozicionirajte ih tako da se po mogućstvu dostižu istovremeno.

• Rupe za pričvršćivanje postavite tako da je isključeno zaglavljivanje ili iskrivljivanje klizne šine prilikom montaže. Navedena tolerancija za ugradnju +0,2 / +0,5 mm dovodi do toga da je šina izložena vučnoj sili u smeru sredine primene što osigurava optimalan rad koji ne zahteva održavanje.

• Nakon montaže vođica za klizne točkiće potrebna je provera jednostavnog rada. Ukoliko nastane nesklad ili pomeranje, utvrdite uzrok i otklonite ga odgovarajućim merama.



Maksimalna nosivost vođice za klizne točkiće odgovara dvoma nosačima točkića sa 5 točkića. Ukoliko želite pomeranje većih tereta sa ‚širim nosačima točkića, proverite funkciju u eksperimentalnoj postavci. Ukupna širina kao i krutost primene takođe imaju uticaja i mogu negativno da utiču na opterećenje odn. habanje.

Za postizanje navedenog nominalnog tereta F_R nosače točkića morate ugraditi tako da strana sa većim brojem točkića bude opterećena teretom. Za sprečavanje zamena, on je označen urezanom oznakom na osnovnom telu kolica.

Ukupan teret po mogućstvu treba da se raspodeli centralno u nosače točkića. Izbegavajte opterećenja sa udarima i guranjem kao i jake vibracije koje deluju na vođice za klizne točkiće. Nije predviđeno uvođenje odn. prijem obrtnih momenata u nosaču točkića u smeru M_X i M_Z.



Vođice za klizne točkiće se prvenstveno postavljaju vertikalno i u paru i ugrađuju u vodoravnom položaju. Tako se postiže najveća stabilnost i zaštita od izvijanja na najmanjem prostoru. Karakteristike rada su u tom položaju optimalne, a habanje je svedeno na minimum.

Za razliku od teleskopskih šina, klizni točkići se mogu koristiti u vertikalnom položaju, jer zbog dizajna ne postoji kavez za kuglice kod ležaja, a time ni proklizavanje kaveza. Morate samo obratiti pažnja iz kog smera dolazi teret, da biste nosač točkića mogli pravilno da umetnete u kliznu vođicu.

Uz određena ograničenja je takođe moguća horizontalna (položena) ugradnja šine. Maksimalno opterećenje je u tom slučaju navedena kao nominalni teret F_A. Usled nepovoljnog poprečnog preseka šine, kod većih sila se mora računati na širenje šine, što može dovesti do kolizije nosača točkića sa glavama pričvrsnih vijaka. U slučaju sumnje, proverite funkciju pod opterećenjem u eksperimentalnoj postavci.

Povoljno	vertikalno, sa obe strane
prihvatljivo	vertikalno pomereno, sa obe strane	Vertikalno nagnuto, sa obe strane
nepovoljno	vertikalno, sa jedne strane	horizontalno, sa jedne strane

• Kod proširivanja preko maksimalne standardne dužine kliznih točkića, možete postaviti nekoliko šine jednu za drugom. Pri tome vodite računa da rupe za pričvršćivanje kliznih šina po mogućstvu budu na tačnom položaju i tako osigurajte da moguće pomeranje kliznih šina bude manje.

• Klizne šine se po potrebi mogu skratiti na željenu dužinu. Prilikom rezanja vodite računa da se poprečni presek profila ne deformiše. Preporučujemo upotrebu pomoćnog sredstva za stezanje. Nakon obrade, oborite ivice sečenih površina i očistite površine pre nego što počnete podmazivanje površine hoda.
