Dizajn
Oblik
Dizajn od čelika
Čelik, 1.7225 (42 CrMo 4V) ST
Pocinkovano, pasivirano u plavoj boji
Dizajn od nerđajućeg čelika
nerđajući čelik AISI 303
(X 10 CrNiS 18-9) NI
F1: maks. ukupno opterećenje
F2: maks. opterećenje nakon oduzimanja maks. sile prednaprezanja
- Za vijke 8,8, µ = 0,125 (izvedba od čelika)
- Za vijke 6,8, µ = 0,14 (izvedba od nerđajućeg čelika)
Informacija

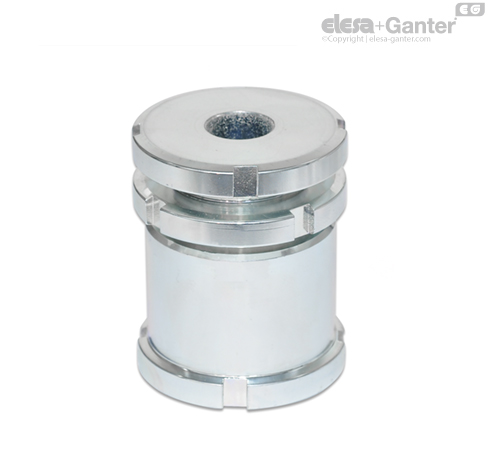

Elementi za nivelisanje GN 350 se koriste za nivelisanje, podešavanje i povezivanje. Sastoje se od gornjeg dela vijka i donjeg dela navrtke. Fini navoj omogućavaju kontinualno i precizno podešavanje, kao i naknadno podešavanje pomoću ključa za zupcem DIN 1810 . Sigurnosni prsten služi kao graničnik visine za maks. podešavanje visine.
Obično je vijak trajno osiguran statičkim opterećenjem prilikom pritezanja pričvrsnog vijka.

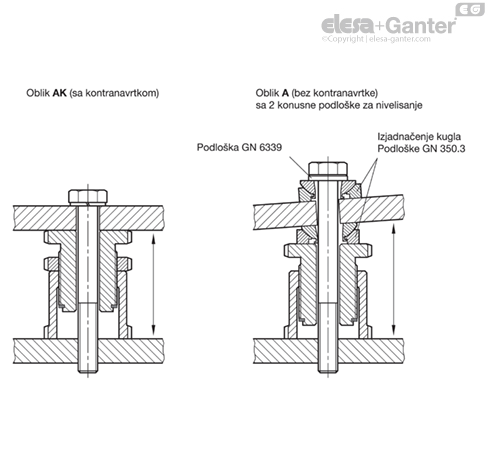

Ukoliko to nije dovoljno ili se ne koristi pričvrsni vijak, preporučuje se oblik AK (sa kontra navrtkom).
