Dizajn

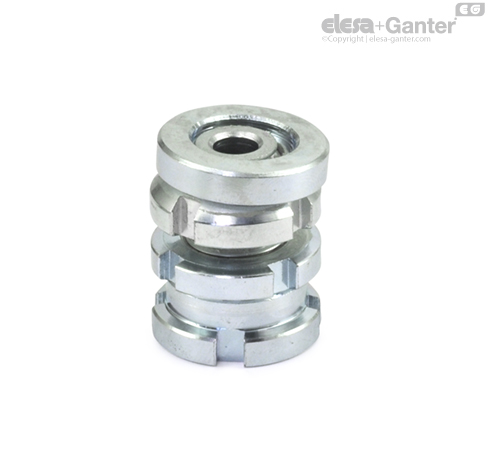

Dizajn od čelika
Čelik, 1.7225 (42 CrMo 4V) ST
Pocinkovano, pasivirano u plavoj boji

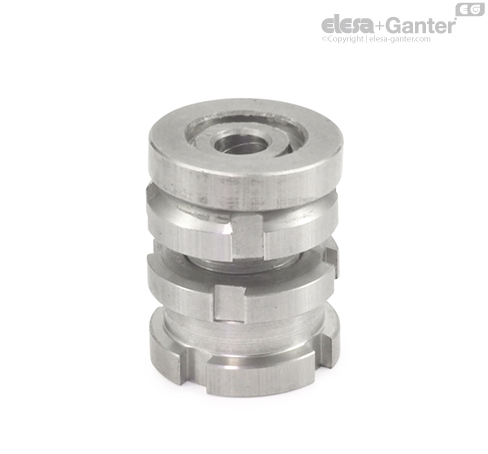

Dizajn od nerđajućeg čelika
nerđajući čelik AISI 303
(X 10 CrNiS 18-9) NI
F1: maks. ukupno opterećenje
F2: maks. opterećenje nakon oduzimanja maks. sile prednaprezanja
- Za vijke 8,8, µ = 0,125 (izvedba od čelika)
- Za vijke 6,8, µ = 0,14 (izvedba od nerđajućeg čelika)
Informacija
Elementi za nivelisanje GN 350.5 se koriste za nivelisanje, podešavanje i povezivanje. Kuglična podloška omogućava tačnu montažu kod neparalelnih kontaktnih površina do nagibnog ugla od ≈ 4°.
Sastoje se od gornjeg dela vijka i donjeg dela navrtke. Fini navoj omogućavaju kontinualno i precizno podešavanje, kao i naknadno podešavanje pomoću ključa za zupcem DIN 1810 . Sigurnosni prsten služi kao graničnik visine za maks. podešavanje visine.
