Dizajn
Oblik
- B: Ravna pritisna površina
- R: Izbrazdana pritisna površina
- BR: Ravna pritisna površina, sa automatskim vraćanjem u polazni položaj
- RR: Izbrazdana pritisna površina, sa automatskim vraćanjem u polazni položaj

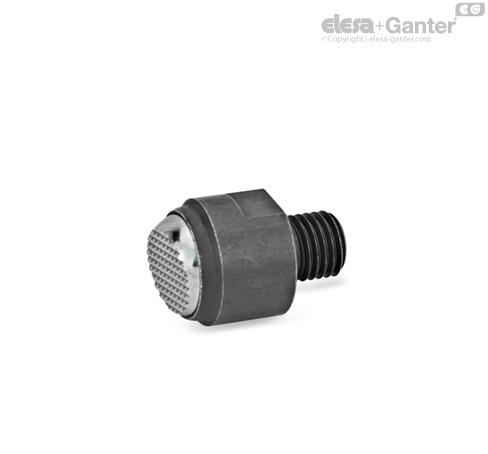

- RH: Izbrazdana pritisna površina, sa kuglom od čvrstog metala
- RRH: Izbrazdana pritisna površina, sa automatskim vraćanjem u polazni položaj, sa kuglom od čvrstog metala
Nerđajući čelik, AISI 431
Otvrdnuto
kugla
Čelik
Kaljeno, neobrađeno
(Oblici B / R / BR / RR)
kugla
Tvrdi metal, čelik
Niklovano
(Oblici RH / RRH)
Potisni vijak
Plastika (PUR)
(Oblici BR / RRH)
Informacija
Elementi za nivelisanje GN 709.1 se koriste kao pokretni oslonci ili potisni elementi za stezanje radnih predmeta. Mogu se koristiti i kao graničnik. Za livene delove se preporučuje upotreba elemenata za nivelisanje sa kuglom od čvrstog metala.
Kod elementa za nivelisanje sa automatskim vraćanjem u polazni položaj, površina naleganja se vraća u početni položaj nakon stezanja. Ovo sprečava da se kugla zaglavi u nagnutom položaju prilikom umetanja radnog predmeta.
Kugla može da se uvrne za maks. 9°; obezbeđena od daljeg uvrtanja.
