Dizajn
Oblik

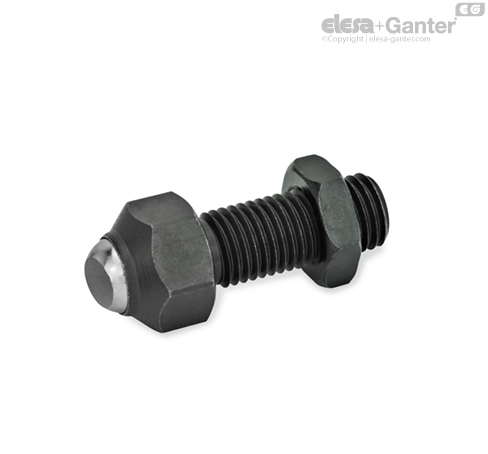

- B: Ravna pritisna površina

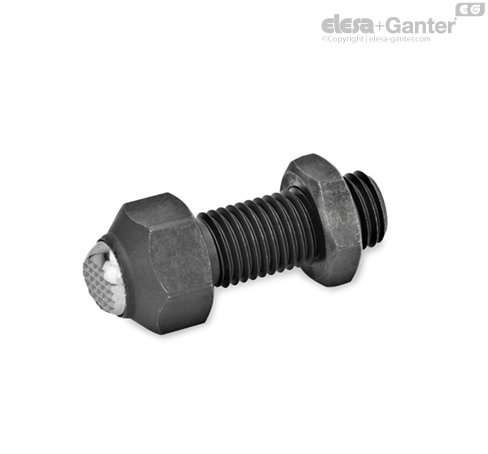

- R: Izbrazdana pritisna površina
- BR: Ravna pritisna površina, sa automatskim vraćanjem u polazni položaj
- RR: Izbrazdana pritisna površina, sa automatskim vraćanjem u polazni položaj
Čelik
Otvrdnuto, fosfatirano
kugla
Čelik
Kaljeno, neobrađeno
Potisni vijak
Plastika (PUR)
(Oblici BR / RR)
Šestougaona navrtka ISO 4035 (DIN 439)
Čelik
Brunirano
Informacija
Elementi za nivelisanje GN 709.3 se koriste kao pokretni oslonci ili potisni elementi za stezanje radnih predmeta. Mogu se koristiti i kao graničnik.
Kod elementa za nivelisanje sa automatskim vraćanjem u polazni položaj, površina naleganja se vraća u početni položaj nakon stezanja. Ovo sprečava da se kugla zaglavi u nagnutom položaju prilikom umetanja radnog predmeta.
Kugla može da se uvrne za maks. 9°; obezbeđena od daljeg uvrtanja.
