Dizajn
Oblik
- A: Zaglavnik, neobrađen (za zavarivanje)
- B: Zaglavnik sa unutrašnjim navojem

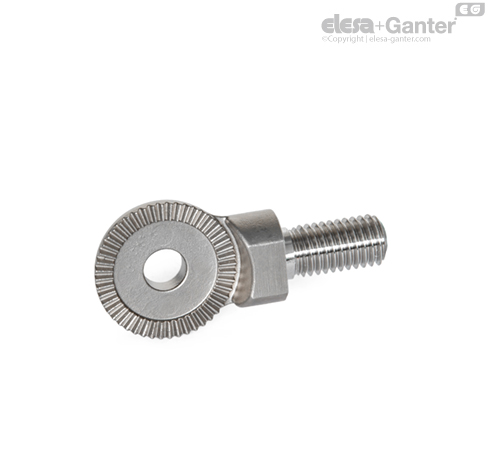

- C: Zaglavnik sa spoljnim navojem
- DH: Prirubnica za nadgradnju, horizontalna
Fino liveni nerđajući čelik NI
nerđajući, AISI CF-8
mat peskiran
Informacija

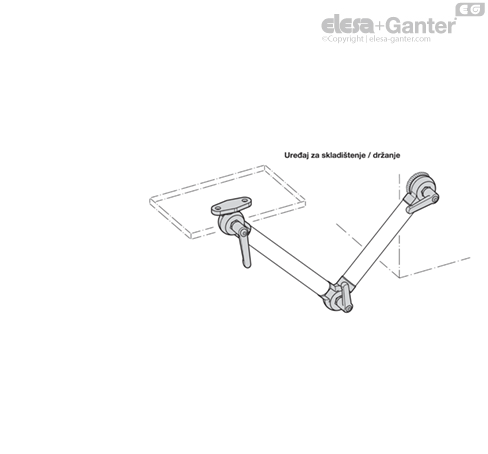

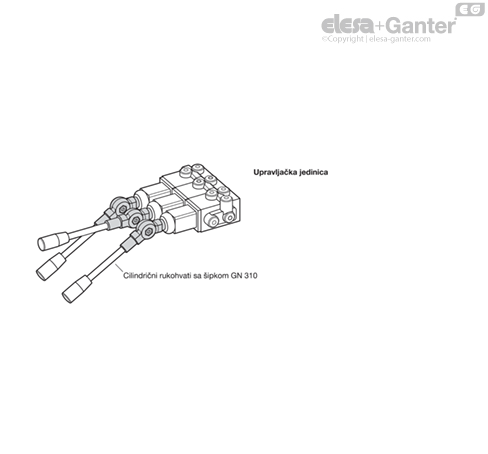

Ploče za zaključavanje od nerđajućeg čelika GN 187.5 mogu da se koriste u kombinaciji sa setovima zglobova sa funkcijom uleganja GN 187.6 u zglobove sa funkcijom uleganja. Ovo omogućava da se npr. cilindrični rukohvati sa šipkom i cevi za držanje ili ležišta i držači međusobno prilagode pod određenim uglovima i povežu tako da se frikciono uklapaju. Ugaoni položaj ozubljenja usklađen je sa priključnim elementima, čime se obezbeđuje aksijalno paralelan ili pravougli raspored.
Setovi zglobova sa funkcijom uleganja drže i centriraju različite oblike koji se mogu kombinovati po želji unutar nominalnih veličina d1. Potisne opruge od nerđajućeg čelika GN 187.2 mogu se postaviti prilikom montaže između ploča za zaključavanje i omogućavaju bezbedno odvajanje prilikom uklanjanja. Dodatne mogućnosti dizajna su rezultat kompatibilnosti ploča za zaključavanje sa rotirajućim vođicama za pozicioniranje i fiksiranje GN 187.4 .
Oblik E se može lako postaviti i pričvrstiti na kontra predmet zavarivanjem preko prihvatnog otvora d8 koji je u ravni sa ozubljenjem pomoću steznih čivija ili čivija za pozicioniranje.
