Dizajn

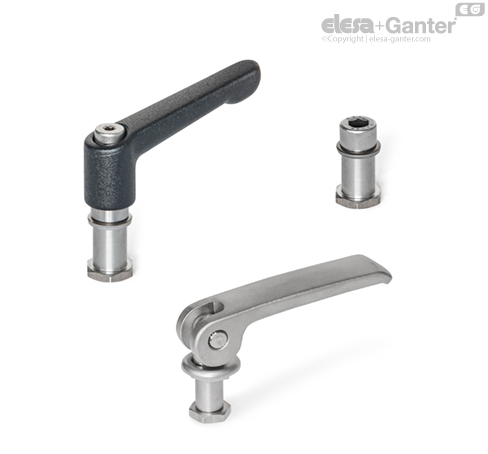

Oblik
- E: Sa ekscentričnom zateznom ručicom
- S: Sa cilindričnim vijkom DIN 912
Oblik E
Ekscentrična poluga, nerđajući čelik, AISI CF-8
Podlaganje, nerđajući čelik, AISI 431
Oblik K
Zatezna ručica
Liveni cink, plastificiran
U crnoj boji, RAL 9005, strukturno mat
Oblik S
Cilindrični vijak DIN 912
Nerđajući čelik A2
Vijak sa upuštenom glavom DIN 7991 /
Podloška, nerđajući čelik, A2
Ostali delovi
nerđajući čelik AISI 303
Informacija
Uz setove zglobova sa funkcijom uleganja GN 187.6, ploče za zaključavanje od nerđajućeg čelika GN 187.5 mogu kombinovati sa zglobovima sa funkcijom uleganja. Zahvaljujući šestougaonom vencu, koji kreira zaključani spoj za sprečavanje okretanja na osnovu oblika, čaura za centriranje omogućava brzu i laku montažu. U otpuštenom stanju, čaura ili zatezna navrtka formiraju osu koja pozicionira ploče za zaključavanje centrično jedna prema drugoj.
Korišćenjem potisnih opruga od nerđajućeg čelika GN 187.2 omogućava sigurno odvajanje ploča za zaključavanja prilikom otpuštanja.
Oblici E i K se koriste u primenama koje zahtevaju često podešavanje zglobova sa funkcijom uleganja bez upotrebe alata.
