Dizajn
Oblik
- A: Sa 2 lanca za ključeve
- B: Sa podmetačem za ankerisanje i lancem za ključeve
- C: Sa 2 podmetača za ankerisanje
- D: Sa 2 ušice
- E: Sa podmetačem za ankerisanje i ušicom

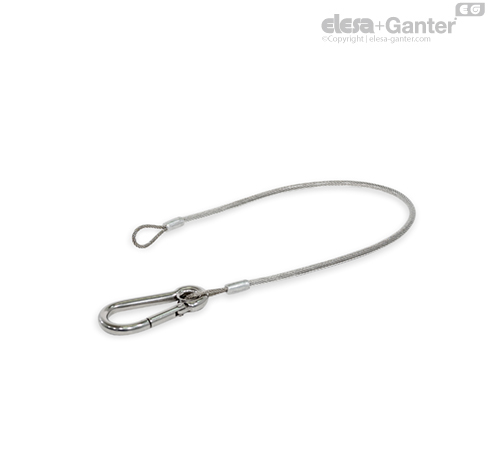

- K: Sa karabinskom kukom i ušicom
- L: Sa karabinskom kukom i podmetačom za ankerisanje
- M: Sa karabinskom kukom i lancem za ključeve
Sigurnosna sajla
Nerđajući čelik, AISI 304
Karabinska kuka
nerđajući čelik, AISI 316
neobrađen
Podmetač za ankerisanje
Nerđajući čelik, AISI 304
- Pocinkovano, pasivirano u crnoj boji za SW
Lanac za ključeve
Nerđajući čelik, AISI 14310 LHC
- neobrađen, površinski izbrušen za BL / TR
- Pocinkovano, pasivirano u crnoj boji za SW
Pritisne čaure
Aluminijum
- Eloksirano u crnoj boji za SW
Informacija
Sigurnosne sajle GN 111.2 su dostupne u 5 različitih oblika i zahvaljujući tome imaju mnogobrojne primene, npr. kao zaštita od gubljenja ili sajle za spajanje i pričvršćivanje.
Obloga verzija TR i SW štiti susedne komponente npr. od trenja. Pored toga, glatka površina pruža prijatnu taktilnost. Izvedba u crnoj boji je optički neupadljiva i koristi se, između ostalog, kada je potrebno smanjiti refleksije na površinama.
Lanci za ključeve se isporučuju montirani na sigurnosnoj sajli. Kod oblika A, oba prstena imaju isti prečnik d1.
Kod svih oblika, ušice su obrnute bočno i pričvršćene paralelno jedna na drugu, što nije sasvim obuhvaćeno u crtežu. Podaci o kapacitetu opterećenja su neobavezujuće orijentacione vrednosti uz isključenu odgovornost.
Sigurnosne sajle GN 111.2 su dostupne u 3 različita oblika i zahvaljujući tome imaju mnogobrojne primene, npr. kao zaštita od gubljenja ili sajle za spajanje i pričvršćivanje.
Sigurnosne sajle su na jednom kraju čvrsto vezane karabinskom kukom GN 5299. Kod oblika M lanac za ključeve je samo priložen.
Usmerenost ušica sajle, veznih spojnica i karabinskih kuka može da odstupa od one na slici. Podaci o kapacitetu opterećenja su neobavezujuće orijentacione vrednosti uz isključenu odgovornost.
Podaci o kapacitetu opterećenja su neobavezujuće orijentacione vrednosti uz isključenu odgovornost.
| Lanci za ključeve (oblik A, B, M) u skladu sa čivijom sa kuglastim sistemom blokiranja i čivijom sa uskočnim sistemom blokiranja sa Ø čivije |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | Sve | 5 / 6 / 8 / 10 | Sve | 6 / 8 | 6 / 8 / 10 / 12 | Sve | 8 / 10 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
